ماژول کاهنده ولتاژ dc مدل cc - cv کد 755

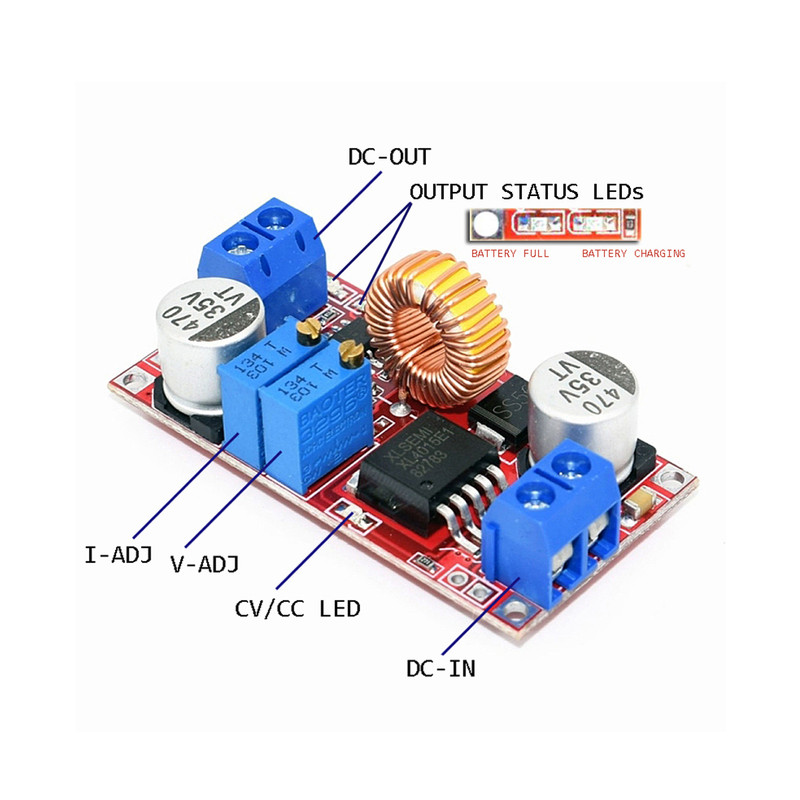

عملکرد این ماژول، کاهش ولتاژ dc و کنترل جریان تا حداکثر 5 آمپر است. به این صورت که یکی از پتانسیومتر های موجود، برای تنظیم ولتاژ خروجی و دیگری برای تنظیم جریان است. با توجه به قابلیت تنطیم جریان، از کاربرد های این ماژول می‌توان به استفاده به عنوان شارژر باتری و درایور ال ای دی اشاره کرد. همچنین، 3 عدد چراغ ال ای دی روی این برد قرار دارد که وضعیت های آماده به کار، در حال کار (عبور جریان) و محدود کننده‌ی جریان (عبور حداکثر جریان تنظیم شده) را نشان می‌دهند. به عنوان مثال، اگر به عنوان شارژر باتری در حال استفاده باشد و چراغ در حال کار خاموش شده و آماده به کار روشن شود، نشان دهنده‌ی پر شدن باتری ها و اتمام شارژ است. به منظور تنطیم ولتاژ و جریان باید از مولتی متر استفاده کنید. برای تنظیم ولتاژ، مولتی متر را در حالت ولتاژ dc قرار دهید و به خروجی ماژول متصل کنید. سپس پیچ پتانسیومتر تنطیم ولتاژ را بچرخانید تا ولتاژ شروع به تغییر کند. دقت کنید که تنظیم ولتاژ در دور های آخر پتانسیومتر انجام می‌گیرد پس ممکن است تغییر ولتاژ (و یا جریان) پس از حدود 15 الی 20 دور چرخاندن آغاز شود. برای تنظیم جریان مولتی متر را در حالت آمپر dc و رنج 10A قرار دهید و به خروجی متصل کنید و پیچ پتانسیومتر تغییر جریان را بچرخانید تا به جریان دلخواه برسید. حداکثر جریان مجاز 5 آمپر و حداکثر توان 75 وات می‌باشد (در صورت استفاده از هیت سینک و فن مناسب). برای جریان بیش از 1 آمپر و توان بیشتر از 20 وات از خنک کننده استفاده شود. توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در صورتی که توان خروجی کمتر از 75 وات باشد، محدود کننده جریان 5 آمپر است و در صورتی که جریان خروجی کمتر از 5 آمپر باشد، محدود کننده توان 75 وات است. طبق قانون توان که توان برابر است با ضرب ولتاژ در جریان.
