ترموکوپل تیپ k

یکی از معروف ترین و متداول ترین سنسورهایی که برای اندازه گیری دما استفاده می شود ترموکوپل تیپ k سنسورترموکوپل است. سنسور ترموکوپل از انواع مختلف و متنوع با بازه دمایی متفاوت تشکیل شده است.

ترموکوپل ساختار بسیار ساده ای دارد ، از دو نوع فلز متفاوت تشکیل شده است که از یک طرف در نقطه انتهایی به یکدیگر متصل می شوند.

این نقطه اتصال با توجه به حرارتی که در آن نقطه است ، اختلاف پتانسیل و ولتاژ dc بسیار کمی در انتهای سیم ترموکوپل (که از یکدیگر جدا هستند) ایجاد می کند.

این ولتاژ ایجاد شده که در  دو سر آزاد سیم ایجاد شده است به یک ترموستات یا کنترلر متصل می شود. و از طریق آن دما اندازه گیری می شود.

دقت گردد که ولتاژ تولید شده در ترموکوپل بسیار پایین است و آن ترموستات و کنترلر میبایست از دقت بالایی برخوردار باشد تا اندازه گیری دما به درستی انجام گیرد.

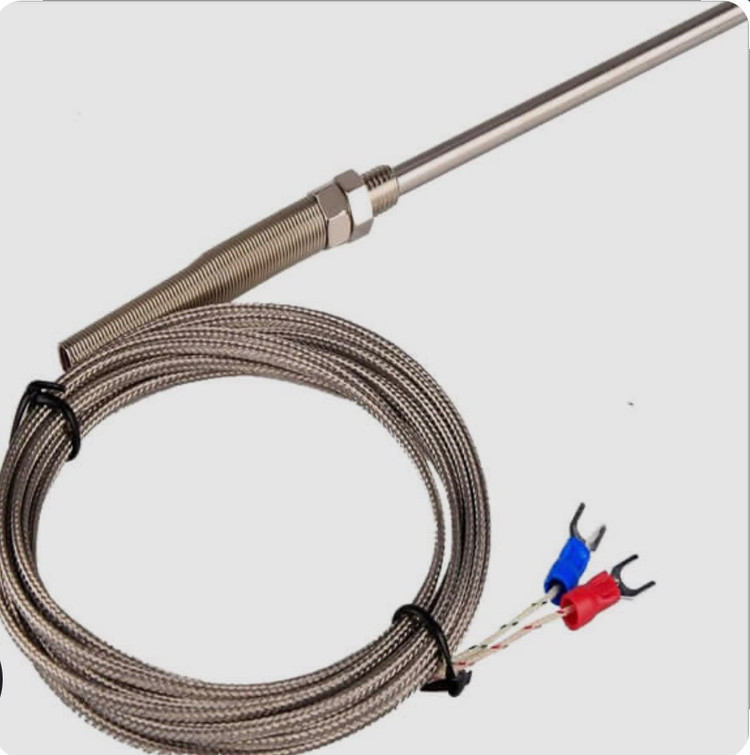

مشخصات محصولترموکوپل تیپ k قطر 6 mm

محصول مورد نظر سنسور ترموکوپل تیپ k به صورت کامل و آماده است.

در سنسور های دما  بستگی به محیط استفاده آن طراحی ها ، ابعاد ، اندازه ها ، اتصالات ، متریال های ،…… متفاوتی وجود دارند که عمده آنها مشخص و بصورت سفارشی می باشند .

محصول مورد نظر اما بصورت پک کامل است و تشکیل شده از موارد زیر می باشد.

-غلاف استیل 316 به قطر 6 میلی متر و به طول 15سانتی متر ، رزوه 10 میلی متر میباشد .

-سیم رابط نصب شده به غلاف به طول 4 متر.

-ترموکوپل نوع k که در انتهای  غلاف متصل شده است.

برای سفارش ابعاد و سایزهای درخواستی میتوانید سفارش ساخت بگذارید.

جنس تشکیل دهنده نوع k :

پایه مثبت:90٪ نیکل ، 10٪ کروم

پایه منفی:95٪ نیکل ، 2٪ آلومینیوم ، 2٪ منگنز و 1٪ سیلیسیم است.

محدوده دمایی -200 تا +1360 درجه سانتیگراد.
