ترموکوپل نوعی سنسور دما برای سنجش حرارت محیط یا سطح است این سنسور از دو فلز ناهمنام تشکیل شده که بسته به تیپ ترموکوپل این دو فلز می توانند نوع های مختلفی داشته باشند. زمانیکه قسمت متصل این دو فلز سرد یا گرم می شود ولتاژ تولید می شود که با انتقال این ولتاژ به ترمومتر، ترموستات و … این میزان ولتاژ تبدیل به دمای مورد نظر می شود. ترموکوپل ها در صورتی که به درستی نصب و استفاده شوند می توانند در رنج های دمایی گسترده ای کار کنند. این رنج های دمایی (که به صورت کلی می تواند بین -۲۵۰ تا +۱۸۰۰ را شامل شود) در کنار ویژگی های دیگری مانند دقت اندازه گیری و خاصیت های مقاومتی مانند ضد خورندگی، ضد اسیدی، ضد انفجار و … از دلایل مهم استفاده از سنسورهای ترموکوپل در صنایع مختلف هستند.

ترموکوپل تیپ K تشکیل شده از دو فلز نا همنام نیکل و کروم میباشد که طبق دماهای مختلف خروجیه میلی ولت تولید میکند. ترموکوپل Type K یکی از مصرفی ترین تیپ های ترموکوپل برای اندازه گیری و کنترل دما میباشد زیرا بازه دمای کاری بسیار بالایی دارد (۲۰- تا ۱۳۰۰) و قیمت آن نسبت به سایر ترموکوپل ها و سنسورها کمتر است. ترموکوپل های Type K پرمصرف ترین تیپ در میان تیپ های مختلف ترموکوپل هستند و به دلیل قیمت پایین، و گستردگی رنج دمایی تقریبا در تمامی صنایع از کاربردهای ساده مثل دمای محیط تا صنایع سنگین تر مانند تزریق پلاستیک، پتروشیمی و کوره های ذوب کاربرد دارند.

معمولا برای محافظت از شکستگی کابل رابط در محل اتصال با غلاف قطعه ای فنر به عنوان محافظ قرار داده شده است.

رزوه پیچی است که در انتهای سنسور دما و روی غلاف قرار داشته و باعث ثابت شدن ترموکوپل در محل مورد نظر می شود. در زمان انتخاب رزوه دقت نمایید که سایز رزوه سنسور خریداری با سایز مادگی که در محل نصب وجود دارد همخوانی داشته باشد.

ترموکوپل تیپ k

یکی از معروف ترین و متداول ترین سنسورهایی که برای اندازه گیری دما استفاده می شود ترموکوپل تیپ k سنسورترموکوپل است. سنسور ترموکوپل از انواع مختلف و متنوع با بازه دمایی متفاوت تشکیل شده است.

ترموکوپل ساختار بسیار ساده ای دارد ، از دو نوع فلز متفاوت تشکیل شده است که از یک طرف در نقطه انتهایی به یکدیگر متصل می شوند.

این نقطه اتصال با توجه به حرارتی که در آن نقطه است ، اختلاف پتانسیل و ولتاژ dc بسیار کمی در انتهای سیم ترموکوپل (که از یکدیگر جدا هستند) ایجاد می کند.

این ولتاژ ایجاد شده که در  دو سر آزاد سیم ایجاد شده است به یک ترموستات یا کنترلر متصل می شود. و از طریق آن دما اندازه گیری می شود.

دقت گردد که ولتاژ تولید شده در ترموکوپل بسیار پایین است و آن ترموستات و کنترلر میبایست از دقت بالایی برخوردار باشد تا اندازه گیری دما به درستی انجام گیرد.

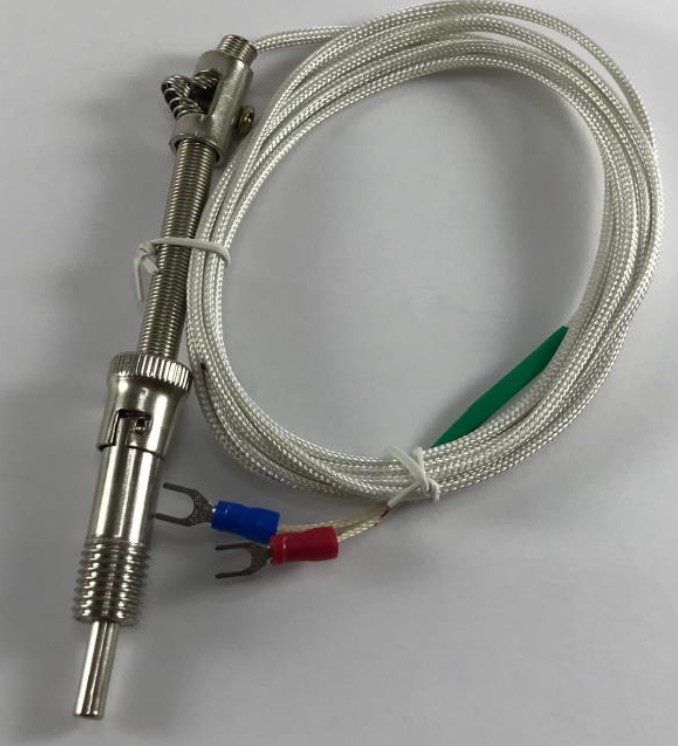

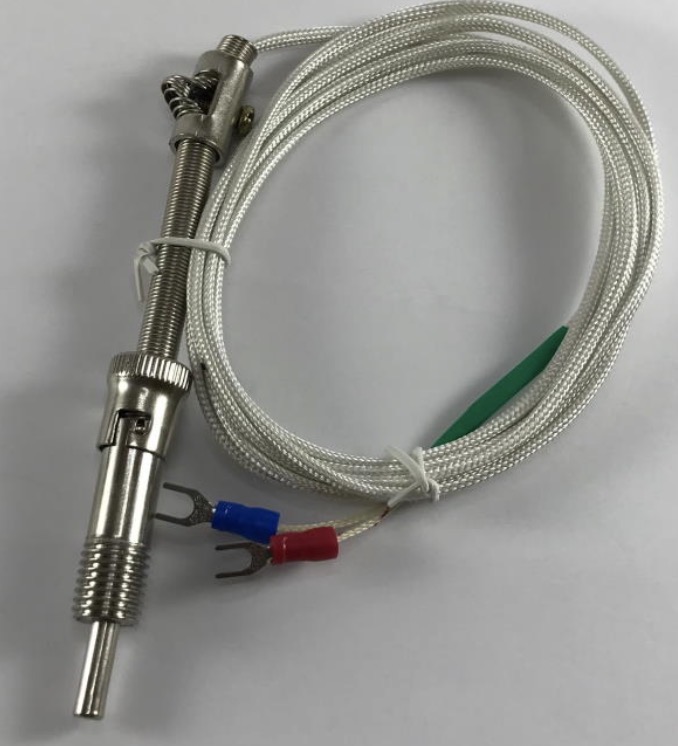

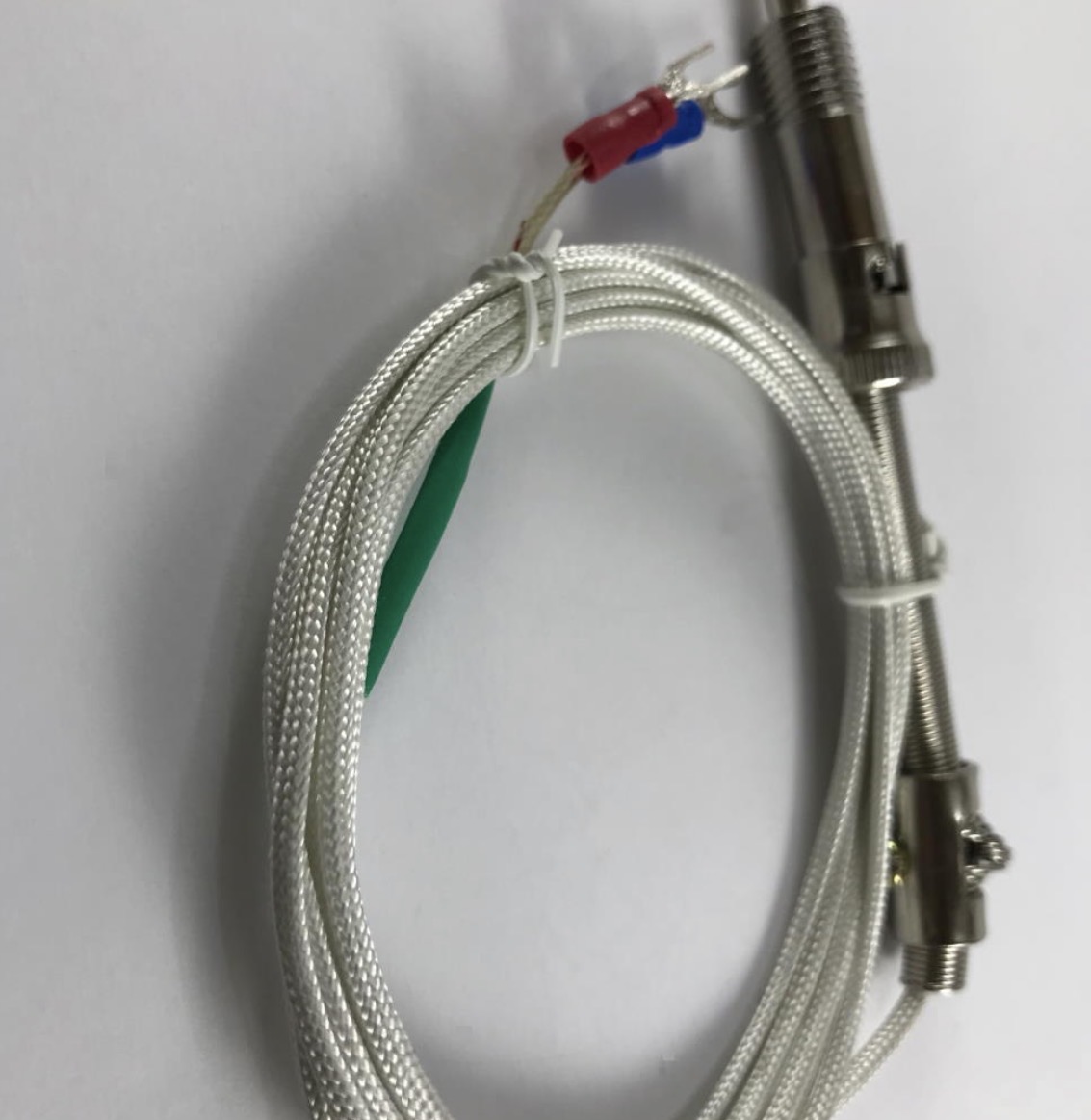

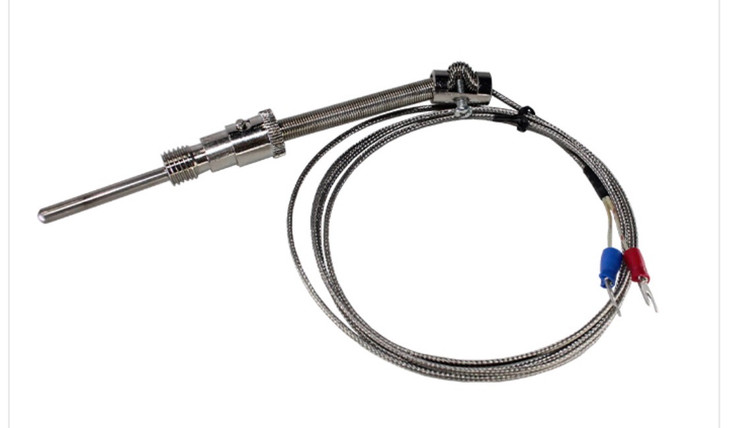

مشخصات محصولترموکوپل تیپ k قطر 6 mm

محصول مورد نظر سنسور ترموکوپل تیپ k به صورت کامل و آماده است.

در سنسور های دما  بستگی به محیط استفاده آن طراحی ها ، ابعاد ، اندازه ها ، اتصالات ، متریال های ،…… متفاوتی وجود دارند که عمده آنها مشخص و بصورت سفارشی می باشند .

محصول مورد نظر اما بصورت پک کامل است و تشکیل شده از موارد زیر می باشد.

-غلاف استیل 316 به قطر 6 میلی متر و به طول 5سانتی متر ، رزوه 10 میلی متر میباشد .

-سیم رابط نصب شده به غلاف به طول 4 متر.

-ترموکوپل نوع k که در انتهای  غلاف متصل شده است.

برای سفارش ابعاد و سایزهای درخواستی میتوانید سفارش ساخت بگذارید.

جنس تشکیل دهنده نوع k :

پایه مثبت:90٪ نیکل ، 10٪ کروم

پایه منفی:95٪ نیکل ، 2٪ آلومینیوم ، 2٪ منگنز و 1٪ سیلیسیم است.

محدوده دمایی -200 تا +1360 درجه سانتیگراد.
