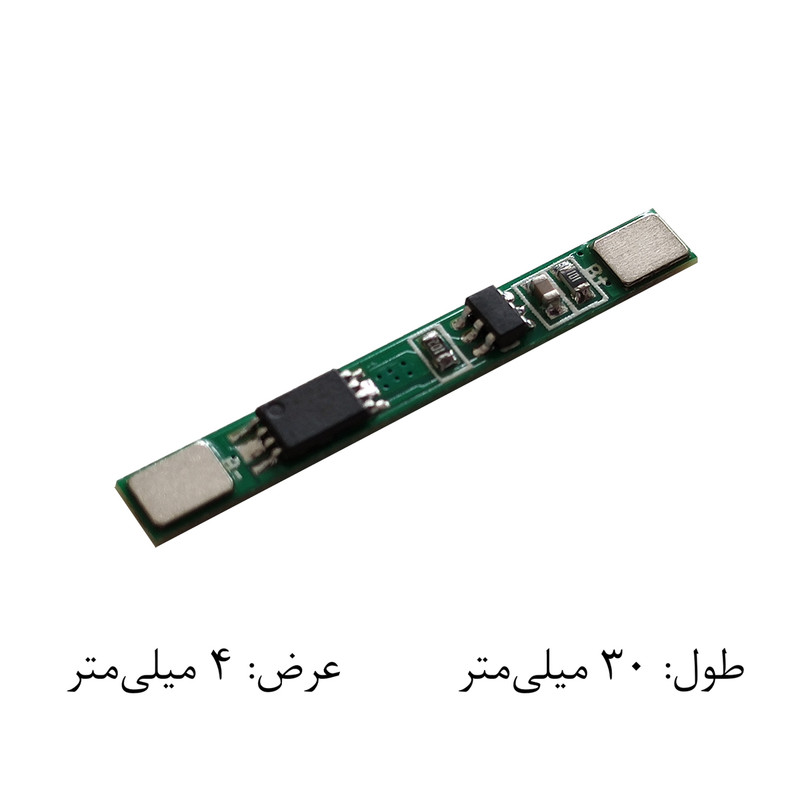

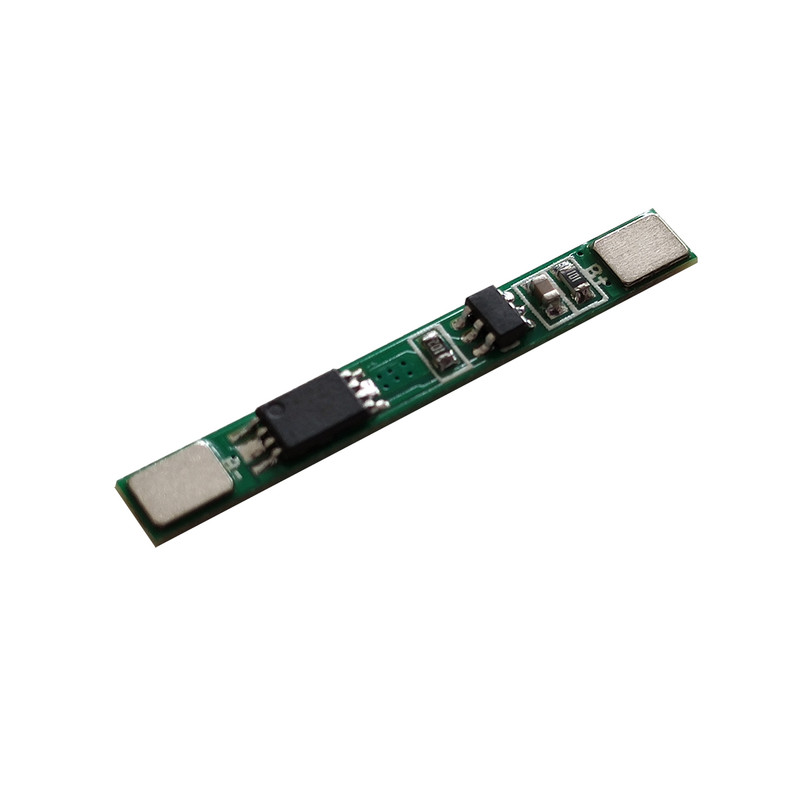

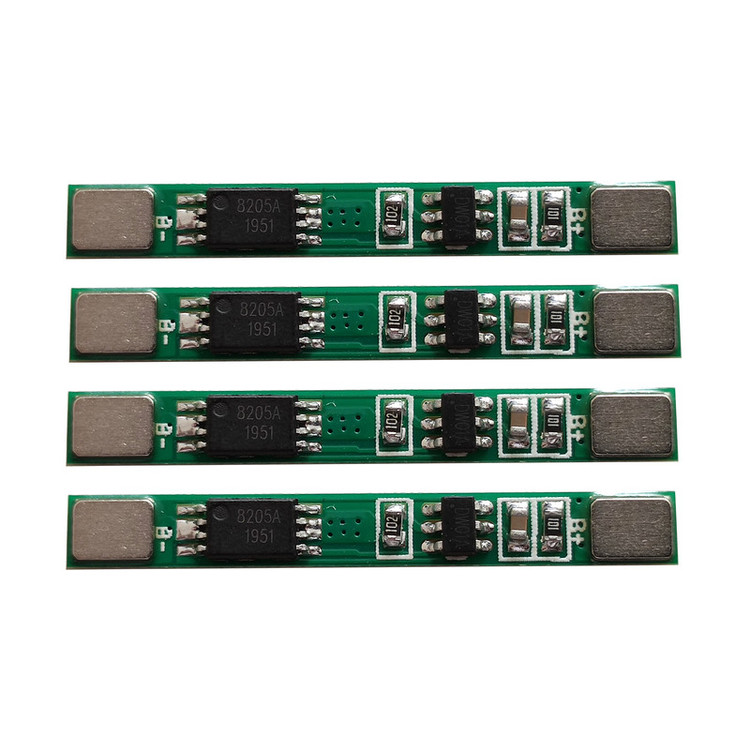

ماژول محافظ شارژ و دشارژ باتری لیتیومی مدل 1S-2A بسته 4 عددی

کاربرد این ماژول، جلوگیری از شارژ و دشارژ بیش از حد باتری لیتیومی (لیتیوم یون یا لیتیوم پلیمر) است. باتری‌های لیتیومی نسبت به شارژ و دشارژ بیش از حد حساس هستند و در صورت وقوع هر کدام از این دو حالت، آسیب دیده و عمرشان کم خواهد شد. شارژ بیش از حد این باتری‌ها در مواردی حتی می‌توانند خطر آفرین باشند که اهمیت استفاده از ماژول مدیریت باتری یا BMS (battery management system) را نشان می‌دهد. این ماژول با رسیدن ولتاژ سلول‌ها به 100 درصد در هنگام شارژ، و یا رسیدن ولتاژ سلول‌ها به 0 درصد در هنگام دشارژ، اتصال باتری به ورودی-خروجی را قطع خواهد کرد. این نوع ماژول‌ها محافظت‌هایی مانند قطع جریان در هنگام اتصال کوتاه را ارائه می‌دهند. محصول فوق، برای 1 سلول لیتیومی مناسب می‌باشد و حداکثر جریان شارژ و دشارژ آن، 2 آمپر است. برای شارژ یک باتری لیتیومی، به ولتاژ بین 4.2 تا 5 ولت نیاز دارید. دقت کنید که این ماژول، محدودیتی روی جریان شارژ اعمال نمی‌کند (غیر از ماکزیمم 2 آمپر که همواره باید رعایت شود)، در نتیجه برای شارژ صحیح باتری، به یک ماژول افزاینده و یا کاهنده که قابلیت محدود کردن جریان را داشته باشد نیز نیاز دارید. جریان مناسب برای شارژ، با توجه به نوع و مدل و تعداد باتری های شما تعیین می‌شود. به صورت معمول 0.5C در نظر گرفته می‌شود. به عنوان مثال اگر 1 باتری 2200 میلی آمپر ساعت را متصل کنید، جریان شارژ برابر با 1.1 آمپر (0.5x2200) خواهد بود. باتری به B+ و B- متصل می‌شود. شارژ و دشارژ هر دو از پایه های p+ و p- صورت می‌گیرد. به طوری که در صورت اتصال به ولتاژ 4.2، این پایه‌ها ورودی و در صورت اتصال به مصرف کننده، خروجی خواهند بود.
