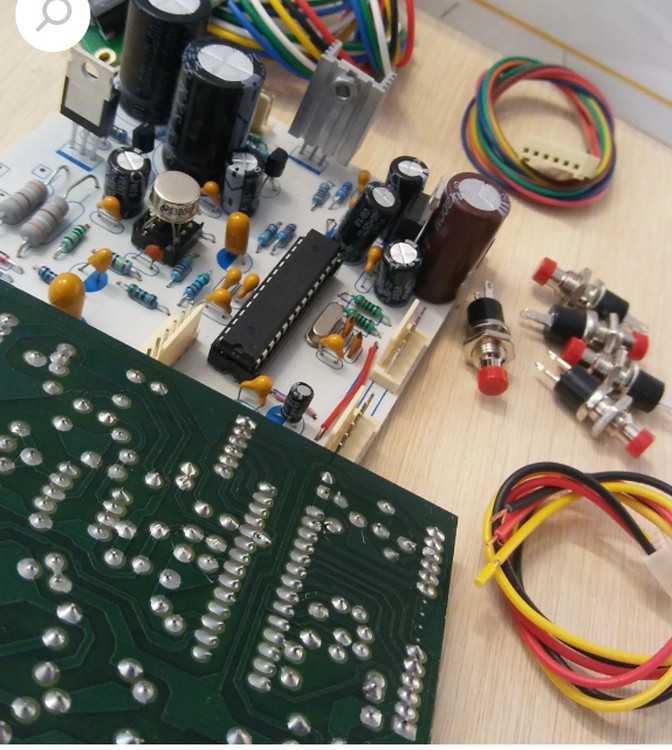

برد ماژول فلزیاب نقطه زن پالسی حرفه ای ورژن 14pro کالیبره تمام اتوماتیک نسبت به آب و هوا حذف زرات صددرصدر

این کیت در عین سادگی یکی از حرفه ای ترین کیت های حال حاضر موجود در بازار ایران میباشد.طرح pcb این کیت به گونه ای طراحی شده است افراد مبتدی با دانش بسیار اندکی میتوانند آن را راه اندازی کنند . در ادامه با ما باشید

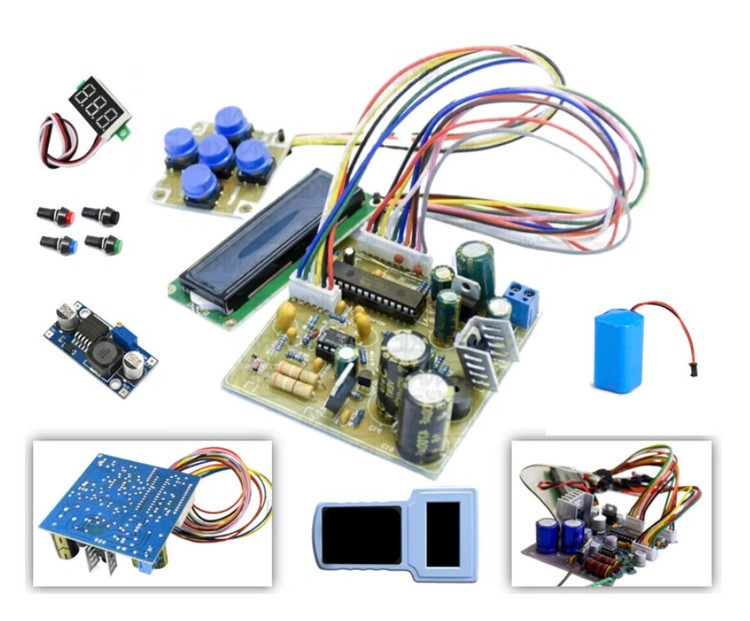

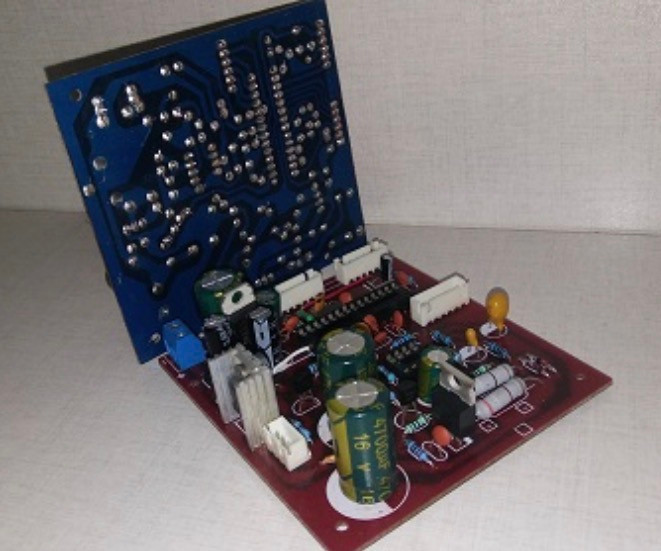

کیت مونتاژ شده و آماده قرار دادن در قاب مناسب و استفاده است.

(برد مونتاژ نشده این دستگاه به دلیل حساسیت مسائل فنی و تست های بعد از مونتاژ ارائه نمیشود و فقط برد مونتاژ شده و دستگاه کامل موجود است )

معرفی امکانات برد فلزیاب حرفه ای نسخه 4.7

یکی از کوچکترین و ارزانترین مدارات فلزیاب پالسی دنیا !

* استفاده از میکرو کنترلرقدرتمند ATmega328P با سرعت پردازش ۲۰ مگاهرتز معادل ۲۰MIPS و دارای حافظه برنامه و رم بالا و ADC قوی. (برای اولین بار بین طرح های مشابه فلزیاب دیجیتال)

* استفاده از بهترین آیسی آپ امپ متداول در بازار بعنوان تقویت کننده سیگنال که تقریبا مورد تایید تمامی سازندگان فلزیاب پالسی هم هست.

* دارای منحصربفردترین و قویترین منوی تنظیمات دیجیتالی که روی ال سی دی ۱۶ در ۲ امکانپذیر هست و با قابلیت تنظیم همزمان با نمایش گزینه ها روی صفحه و قابلیت رول بک و حفظ آخرین گزینه مورد تنظیم و ذخیره تمامی تنظیمات داخل میکرو.

* امکان تغییر دیجیتالی فرکانس پالس بصورت یک هرتز به یک هرتز و پهنای پالس بر حسب میکروثانیه که از مختصات امواج ارسالی همه فلزیاب های پالسی هستن. (برای اولین بار بین طرح های مشابه)

* قابلیت پیدا کردن دیلی اتوماتیک مختص به لوپ مورد استفاده بر حسب میکروثانیه در کسری از ثانیه در کنار امکان تنظیم دیلی دستی توسط اپراتور. (برای اولین بار به این شکل خاص)

* امکان تنظیم نور و کنتراست صفحه ال سی دی بصورت دیجیتال. ( برای اولین بار بین طرحهای مشابه)

* امکان کار کردن با طیف وسیعی از لوپها با توجه به در اختیار بودن تنظیمات مختلف برای اپراتور.

* دارای فیلترهای موثر برای حذف نویز در بخش مدار و همینطور در قسمت دیجیتال بیش از اکثر مدارات موجود.

* داشتن برد فلزیابی در حد نهایی مدارات پالسی موجود در عین حساسیت حداکثری به فلز طلا با توجه به امکان تنظیمات مختلف توسط اپراتور.

* امکان فیلتر کردن املاح و ذرات از طریق تنظیمات موثر در این زمینه.

* قابلیت تطبیق با خاک و شرایط محیطی مختلف از جمله آب و هوا بدون بر هم خوردن بالانس و افت برد.

* امکان تنظیم سرعت سنس جهت داشتن ثبات بیشتر و حذف برخی اهداف ضعیف. (برای اولین بار بین طرحهای مشابه)

* امکان تنظیم دیجیتالی دیلی و بازه انتگرال گیری روی موج بازگشتی و حساس کردن فلزیاب به فلزات مختلف.

* قابلیت تشخیص حفره.

* سیستم حذف آهن بر اساس روش فلزیاب های شرکت مینلب و نمایش FE , NON-FE مشابه فلزیاب های لورنز.

* سیستم نمایش عدد تفکیک برای اهداف مختلف بر اساس روش فلزیاب های لورنز و مطابق جدول تفکیک لورنز.

* سیستم رمز عبور ۱۶ رقمی به سلیقه اپراتور جهت ایجاد امنیت استفاده از دستگاه. (برای اولین بار بین طرحهای مشابه)

لازم به توضیحه که این دستگاه بلحاظ داشتن تقریبا تمامی تنظیمات ممکن در قسمت ارسال پالس و قسمت گیرنده ؛ عملا این امکان رو به اپراتور میده که با هر مجموعه از تنظیمات مطابق دستگاه خاصی جواب بگیره! در واقع فاکتورهای موثر در عملکرد فلزیاب های پالسی همگی بصورت تنظیم دیجیتال در اختیار اپراتور قرار گرفتن تا بر اساس تجربه خودش بتونه بهترین نتیجه رو با لوپ خاص یا برای هدف خاص یا در منطقه خاص داشته باشه!

 برد فلزیاب حرفه ای نسخه 4

      از آنجا که مساله اساسی تقریبا برای همه علاقه مندان برد فلزیاب هست ؛ در طراحی هم این موضوع خیلی مورد توجه قرار گرفته  با ذکر این نکته مهم که با کمتر کردن اثر نویز میشه به برد بیشتری هم رسید  بنابراین قسمت مربوط به حذف نویز بصورت دو فیلتر درون مدار و چندین فیلتر و الگوریتم خاص نرم افزاری درون برنامه این طرح پیاده شده  لذا نکته ای جز بحث کیفیت قطعات و مونتاژ و اسکلت و لوپ باقی نیست  از نظر برد با لوپ ۲۵ سانتی عنکبوتی در محیط منزل و بدون شیلد ؛ سکه ۵۰۰ تومانی تا حد۳۵٫ سانت و فیبر مسی ۱۵ در ۱۵ تا ۸۵ سانت و سکه یک گرمی طلا تا ۱۷ سانت و سکه تمام بهار تا ۳۲٫ سانت سنس شده! همچنین با لوپ ۶۰ سانتی در فضای باز سکه ۵۰۰ تومانی تا حد ۶۰ سانت و فیبر مسی ۱۵ سانتی تا حدود ۱۵۰ سانت قابل سنس بوده   تقریبا این قویترین نتیجه ای هست که میشه از مدارات پالسی گرفت   لذا برد نهایی برای لوپ ۲۰ سانتی حدود ۱۲۰ سانت ؛ لوپ ۳۰٫ سانتی حدود ۱۷۰ سانت ؛ لوپ ۴۵ سانتی حدود ۲۴۰ متر ؛ لوپ ۶۰ سانتی حداکثر۳ متر ؛ لوپ ۱ در ۱ نهایتا ۴٫۵ متر ؛ لوپ۱٫۵در ۱٫۵ حداکثر ۵ متر و لوپ ۲ در ۲ نهایتا ۸ متر خواهد بود  البته برد نهایی هر لوپ برای فلزی به اندازه خود لوپ یا بزرگتر و روی درجات حساسیت بالا بدست میاد   لازم بذکره این ارقام در تست هوایی مورد تایید قرار گرفته و هر چند برای فلز جدید مدفون در خاک ممکنه اندکی افت برد داشته باشیم ولی برای فلزاتی که دهها سال درون خاک مدفون بودن بدلیل اثر هاله نتیجه برد حتی در حد ۱٫۵ برابر فراتر از تست هوایی خواهد بود! اندکی بهبود در این نتیجه یا دستیابی همیشگی به چنین بردی بستگی به کیفیت لوپ ؛ تنظیمات مناسب ؛ کیفیت ساخت ؛ شیلد و کاهش میزان نویز هم داره  صد البته در محیط طبیعت نویز ۵۰ هرتزی که بیشترین اثر مخرب رو داره به شدت کاهش پیدا میکنه   ولی در منزل نویز ۵۰ هرتز قوی هست و لوپ براحتی این نویز رو دریافت میکنه و علیرغم وجود فیلتر باز هم تا حدی توسط مدار تقویت میشه! نکته جالب تر اینکه اگر لوپ بصورت عمودی باشه طبق اطلاعات اسکوپ نویز ۵۰ هرتز در حد . برابر کاهش پیدا میکنه!!! البته بشرطی که روبروش دستگاه برقی وجود نداشته باشه   اما اگر لوپ بصورت افقی و در واقع موازی با کف و سقف منزل باشه ؛ نویز ۵۰ هرتز قویتری خواهیم داشت که با توجه به سیستم سیمکشی برق شهر در ساختمان طبیعی هست   نکته دیگه اینکه طبیعتا هر چقدر لوپ بزرگتر باشه نویز بیشتری جذب میکنه! این مساله در کنار این واقعیت که برد لوپهای بزرگتر بیشتر هست و معمولا فلزات مختلفی هم در مصالح ساختمانی کف و سقف و دیوارها استفاده شدن و در وسایل خانه هم وجود دارن ؛ عملا سبب میشه که هیچ فلزیابی رو با لوپ بزرگتر از ۲۰سانت نشه در محیط داخل منزل بخوبی تست کرد  پس برای لوپهای بزرگتر باید حتما در محیط خارج منزل تست واقعی صورت بگیره   عدم توجه به این نکته میتونه سبب کاهش برد ظاهری برای لوپهای بزرگ در محیط منزل و همینطور درست عمل نکردن بخش تفکیک و حتی اختلال در بالانس دستگاه و مواجهه با خطای لوپ بشه.
