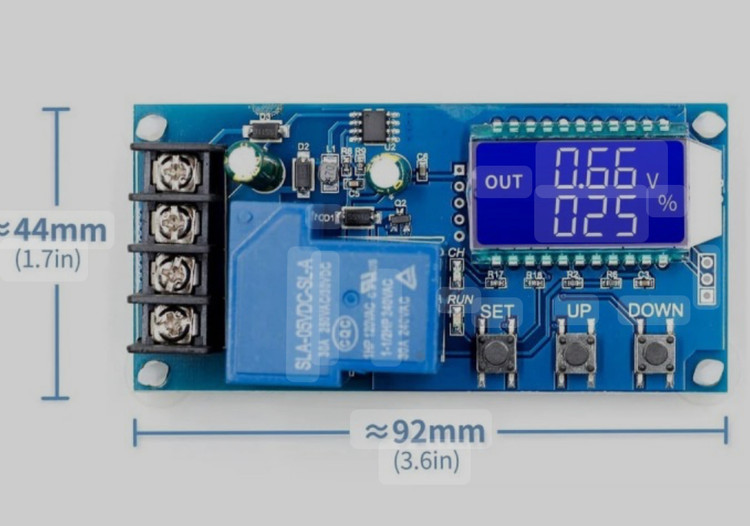

ماژول کنترل شارژ دیجیتال 6 تا 60 ولت 30A مدل XY-L30A

ماژول کنترل شارژ دیجیتال 6 تا 60 ولت 30A مدل XY-L30A

برند:چینی

950,000 10%

850,000
توضیحات

از این ماژول برای کنترل کردن شارژ انواع باتری Lead-acid battery and Acting Battery ولتاژ 6V تا 60V استفاده می‌شود . دارای نمایشگر LCD دیجیتال، قابلیت تنظیم ولتاژ خروجی، محافظت شده در برابر اتصال کوتاه و اضافه بار، محافظت و شارژ انواع باتری، محافظت از دشارژ، تخلیه و قطع خودکار در صورت فول شارژ شدن Full Power Off Overcharge Protection Switch 6-60v

  • بیشینه جریان خروجی 30A، ورودی و خروجی ترمینال
  • امکان شارژ باتری از 6 ولت تا 60 ولت
  • دارای نمایشگر دیجیتال با نورزمینه‌ی آبی
  • دارای دو نشانگر LED جهت نمایش وضعیت کاری شدت جریان (آمپر) 30A ولتاژ خروجی 6V تا 60V DC مدل دیجیتال درگاه (پورت) ورودی ترمینال درگاه (پورت) خروجی ترمینال ژرفا- ارتفاع (سانتی‌متر) 2.3cm پهنا (ضخامت) 4.5cm بلندی (سانتی‌متر) 9.2cm نمایشگر دیجیتال دارد

    کاربرد ماژول کنترل شارژ XY-L30A

    در یک نمونه به زبان ساده: می‌توان گفت که باید با دکمه‌ها و استفاده از اطلاعات نمایشگر دیجیتال ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A مثلا اگر قرار است باتری روی 14V شارژ شود روی عدد 14 تنظیم شده و هر زمان شارژ باتری به 14 ولت رسید ماژول کنترل شارژ با استفاده از رله‌ای که دارد شارژ را قطع می‌کند و در صورت اتصال مدار و تخلیه شدن باتری ولتاژ را به 14V خواهد رساند. نکته بعدی اینکه ماژول XY-L30A تنظیمات ولتاژ را برای کاربر نگه‌داری می‌کند.

    این دستگاه ولتاژ را به صورت همیشگی برررسی و محاسبه کرده و اگر باتری شارژ شود جریان را قطعه خواهد کرد. در واقع این قابلیت هم وجود دارد که در گزینه set گزینه UP و Down وجود دارد که این امکان را به کاربر می‌دهد که ولتاژ بیشینه MAX و کمینه MIN را تنظیم کند. برای نمونه اگر ولتاژ DOWN روی 11.6V تنظیم شده و ولتاژ UPر وی 13.70 کنیم، اتصال رله تا زمانی که ولتاژ به 11.6 نرسد انجام نمی‌شود. البته اگر نصب و راه اندازی درست انجام شود برای شارژ باتری خودرو نیز مناسب است که طبیعتا ولتاژ ورودی باید 13 تا 14 ولت باشد. 0 به صورت کلی باید 1 تا 2 ولت بیشتر از ولتاژ باتری باشد )

    برای نمونه شارژ باتری 12 ولت یا 24 ولت برای استفاده باتری به عنوان باتری بکاپ اینورتر 12 به 220 ولت ماشین یا اینورتر 24 به 220 ولت در اماکنی که به برق شهری دسترسی نیست.

    ویژگی‌های فنی

    XY-L30A Storage Battery Battery Charging Control Module Digital Full Power Off Overcharge Protection Switch 6-60v
    Module Highlights:
    1. Support Lead-acid battery and Acting Battery,voltage range:6V~60V;
    2. Can display voltage,percent of battery,charging time at the same time through LCD;
    3. The function is very powerful,realizes the automatic charge control,
    the control charge time, also may set up and uploads the corresponding parameter through the serial port
