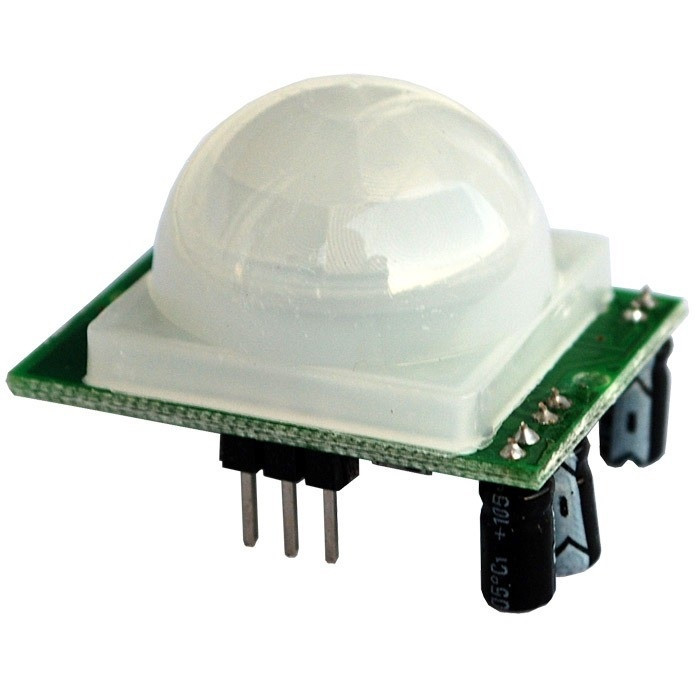

سنسور تشخیص حرکت PIR مدل HC-SR501

ماژول سنسور تشخیص حرکت PIR ترکیبی از تراشه BISS0001 و سنسور HC-SR501 PIR می باشد که برای تشخیص ورود یا خروج افراد به اتاق و به طور کلی تشخیص حرکت گزینه ی بسیار مناسبی است. این سنسور دارای مزایای زیادی از جمله توان مصرفی کم، دامنه دید وسیع و کاربرد آسان می باشد. این ماژول دارای سه پایه تغذیه، زمین و خروجی دیجیتال است. وجود رگولاتور ولتاژ بر روی برد امکان اتصال پایه تغذیه به هر مقدار از 4.5 تا 20 ولت را فراهم می سازد. اما معمولاً برای تغذیه سنسور از ولتاژ 5 ولت استفاده می شود. از جمله کاربردهای این ماژول می توان به کنترل روشنایی، کنترل درهای اتوماتیک و صدا اشاره کرد. لازم به ذکر است که بر روی این ماژول دو پتانسیومتر یکی برای تنظیم فاصله و دیگری برای تنظیم زمان درنظرگرفته شده است: فاصله__ با این پتانسیومتر امکان تنظیم بیشترین فاصله ای که حرکت تا آن فاصله قابل تشخیص است، فراهم شده است. رنج این پتانسیومتر از 3 متر تا حدود 7 متر است. زمان__ با این پتانسیومتر مدت زمانی که خروجی بعد از تشخیص، HIGH باقی می ماند، قابل تنظیم است. رنج این پتانسیومتر از 3 ثانیه تا 300 ثانیه یا 5 دقیقه قابل تغییر است. علاوه براین، این ماژول دارای دو مد کاری مختلف است که با اتصال هر کدام از پایه های L و H به پایه میانی قابل دسترس خواهد بود: H__ در این مد، خروجی سنسور تا زمانی که سنسور حرکتی را تشخیص دهد HIGH باقی می ماند. L__ در این مد بعد از هر بار تشخیص حرکت، خروجی با توجه به مدت زمان تنظیم شده توسط پتانسیومتر زمان، در حالت HIGH خواهد بود و در این مدت سنسور حرکتی را تشخیص نخواهد داد. مشخصات فنی: مدل: HC-SR501 ولتاژ تغذیه: 20 - 4.5 ولت ولتاژ خروجی: 3.3 - 0 ولت حداکثر جریان خاموشی: 50 میکروآمپر حداکثر فاصله قابل تشخیص: 7 متر حداکثر زاویه دید: 120 درجه محدوده زمان تأخیر سنسور: 5 تا 300 ثانیه محدوده دمای کاری: 15- تا 70 درجه سانتیگراد ابعاد: 32mm x 24mm کاربردها سیستم های امنیتی و ساخت دزدگیر روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخیص حرکت کنترل و اتوماسیون صنعتی سیستم ها هشدار درب های اتوماتیک نور پردازی هوشمند و غیره
