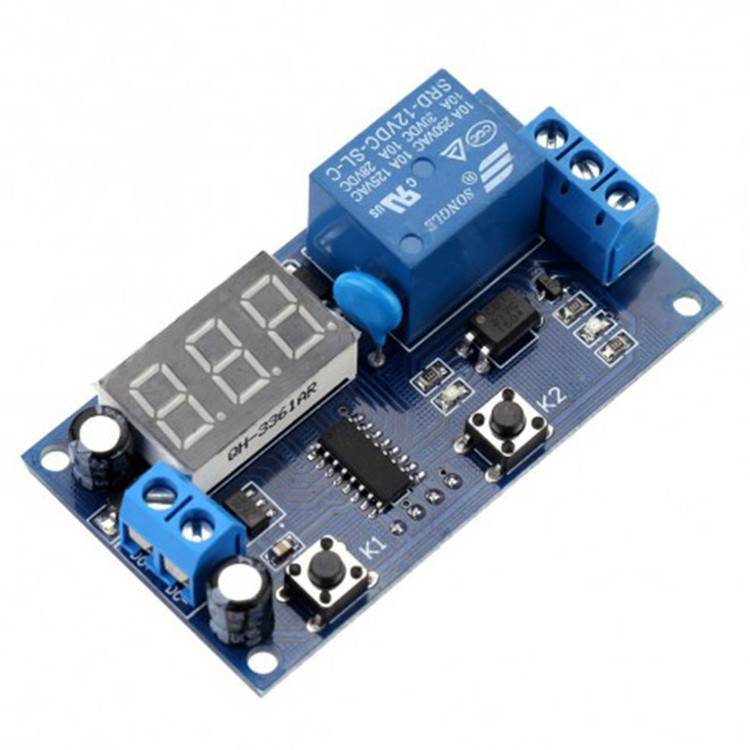

ماژول تایمر 12 ولت قابل تنظیم مدل 12Vهمراه با رله و نمایشگر

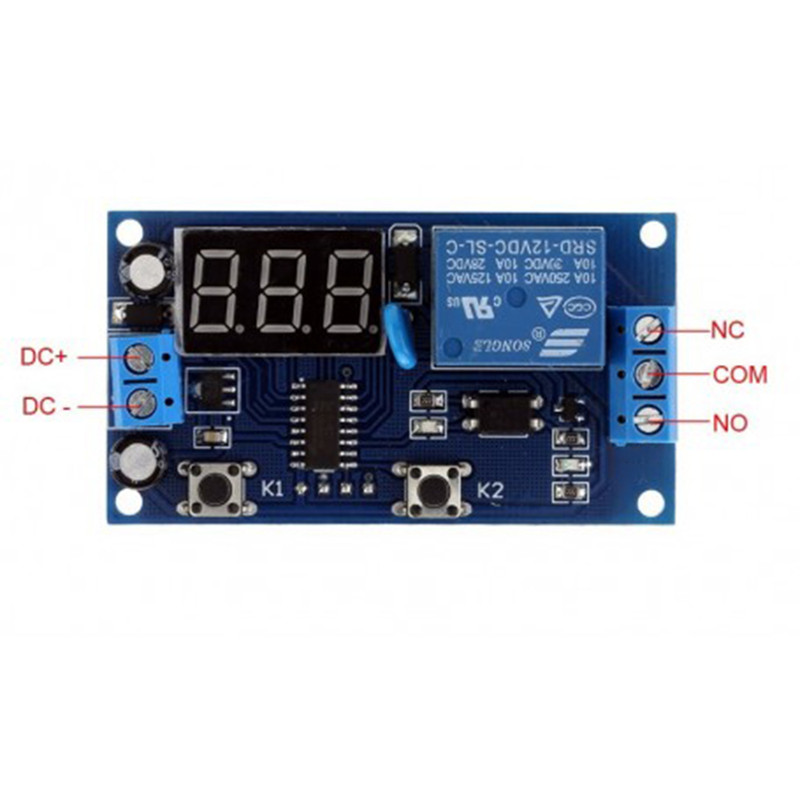

این تایمر به صورت چرخه ای عمل کرده که زمان قطع و وصل بودن تایمر در یک چرخه مشخص و بنا به مقدار زمان تعیین شده توسط کاربر و در طی 24 ساعت تکرار میشود. دارای دو LED قرمز و آبی بوده که LED آبی نشاندهنده وصل بودن رله و LED قرمز نشاندهنده قطع بودن رله میباشد. تنظیمات تایمر به وسیله دو کلید K1 و K2 صورت میگیرد بدین صورت که کلید k1 برای ورود به تنظیمات و کلید k2 برای مقدار دهی مورد استفاده قرار میگیرد. تنظیم زمان وصل رله با زدن کلید k1 به قسمت تنظیمات رفته که در مد اول تنظیمات مربوط به زمان وصل بودن رله انجام میپذیرد(LED آبی روشن) و با وارد کردن مقدار توسط کلید k2 (در سه رقم یکان،دهگان و صدگان) و زدن دوباره کلیدK1 مقدار زمانی در حافظه تایمر ذخیره میشود. تنظیم زمان قطع رله با چهار بار فشاردادن کلید K1 به قسمت تنظیمات مربوط به زمان قطع رله انتقال می یابیم (LED قرمز روشن) و مقدار زمان مورد نیاز را توسط کلید K2 وارد و با کلید K1 مقدار زمانی را ذخیره و از تنظیمات خارج میشویم. در این تایمر میتوان از 0.1 ثانیه تا 999 ثانیه را تنظیم کرد که تنظیمات مربوط به سه حالت زمانی بعد از اعمال زمان های مربوط به قطع و وصل رله و با زدن کلید k2 و به کمک دات های سگمنت (مکان نما) امکانپذیر میباشد.
