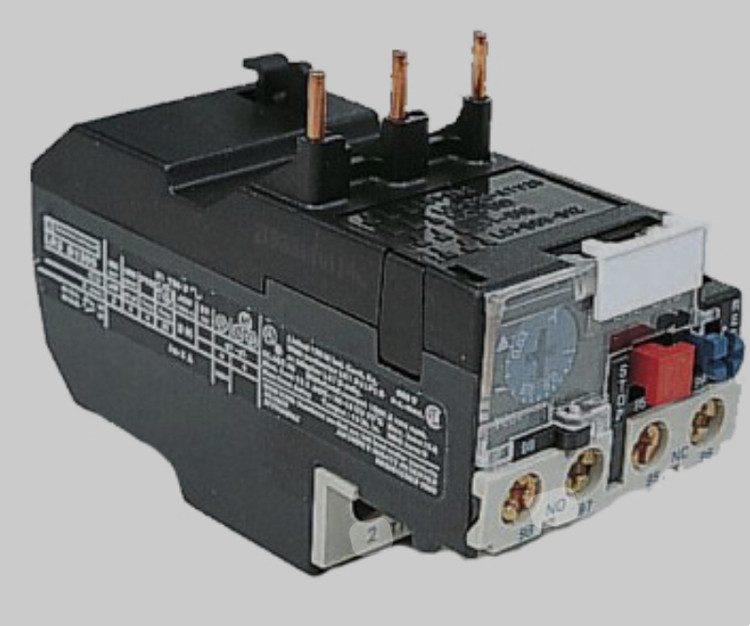

بی متال تله میکانیک اصلی LRD13 5.5-8A

مناسب برای محافظت از الکترو موتور ها نسب به آمپر آنها



و با توجه به تنظیمات آمپر مدار را قطع میکند



بی متال اشنایدر تیپ قدیم مناسب برای انواع تابلو برق و مدارات الکتریکی مخصوص موتور خانه ها و الکترو موتور ها



بی متال یا رله حرارتی :



بی متال یا رله حرارتی چیست و چگونه کار می کند :

از بی متال (رله حرارتی) جهت مقابله با اضافه بار در موتورهای الکتریکی استفاده می شود. بی متال بر اساس اختلاف ضریب انبساط طولی دو فلز مورد  استفاده در آن کار می کند.

عبور جریان از بی متال باعث افزایش دمای دو قطعه فلز شده و طول آن ها به صورت نابرابر افزایش می یابد . دلیل این افزایش نا برابر طول ضریب انبساطی متفاوت این دو قطعه فلز است. در صورت عبور اضافه جریان دو فلز باهم به سمت قطعه فلزی که ضریب انبساط طولی کم تری دارد خم می شوند که منتج به باز شدن مسیر عبور جریان کنتاکت ها شده و مدار قطع می گردد.

در بی متال سه تیغه به مانند توضیحات بالا قرار دارد که سیم های حامل جریان به دور آن ها پیچیده شده و در حین عبور اضافه جریان  از آن ها . تیغه ها گرم و خم می شوند ، خم شدن این تیغه های هر کدام به اهرمی فشار وارد می کند که باعث جابه جا شدن اهرم می شود و این جابه جایی باعث تغییر وضعیت  میکروسویچی که دارای کنتاکت باز وبسته است شده و مدار فرمان را قطع می کند .

در برخی مواقع این قطعه آهسته عمل می کند و یا جرقه میزند و یا در محل های اتصال دچار سوختگی میشود . که برای رفع این مشکل و افزایش سرعت بی متال از دو قطعه ی آهن ربایی در دوسر تیغه ها استفاده میشود تا در قطع سریع اتصال ها موثر باشد.

نقش بی متال در تابلو برق :

بی متال یا کلید حرارتی در تابلو برق اهمیت ویژه ای دارد . و از موتور های الکتریکی در برابر

خطا های ناخواسته مانند افزایش جریان مدار محافظت می کند .

قسمت های مختلف بیمتال :

1. تیغه های اتصال به کنتاکتور
2. ترمینال های اتصال به کابل موتور
3. ترمینال مشترک مدار فرمان
4. پیچ تنظیم جریان
5. ترمینال های باز و بسته مدار فرمان
6. پیچ تغییر وضعیت
7. دکمه ریست ( یا برگشت وضعیت)



 تست بیمتال:

1. حالت سرد (cold state) :

در  این حالت جریانی در حدود دو برابر جریان نامی از بی متال عبور میدهیم و مدت زمان عمل کرد رله بیمتال را محاسبه می کنیم.

2. حالت گرم (Hot state) :

        در این حالت که پس از حالت سرد و کارکرد رله انجام می شود جریانی در حدود شش برابر جریان نامی یا سه برابر جریان حالت سرد را از بی متال عبور می دهیم و عملکرد رله بی متال را می سنجیم.



در راه اندازی الکتروموتورها در صورت استفاده از اینورتر ها و یا سافت استارتر ها به جای کنتاکتور ، مشخصاً دیگر نیازی به استفاده از بی متال نمی باشد زیرا سافت استارتر ها و اینورتر ها خود عمل حفاظت را انجام می دهند .
