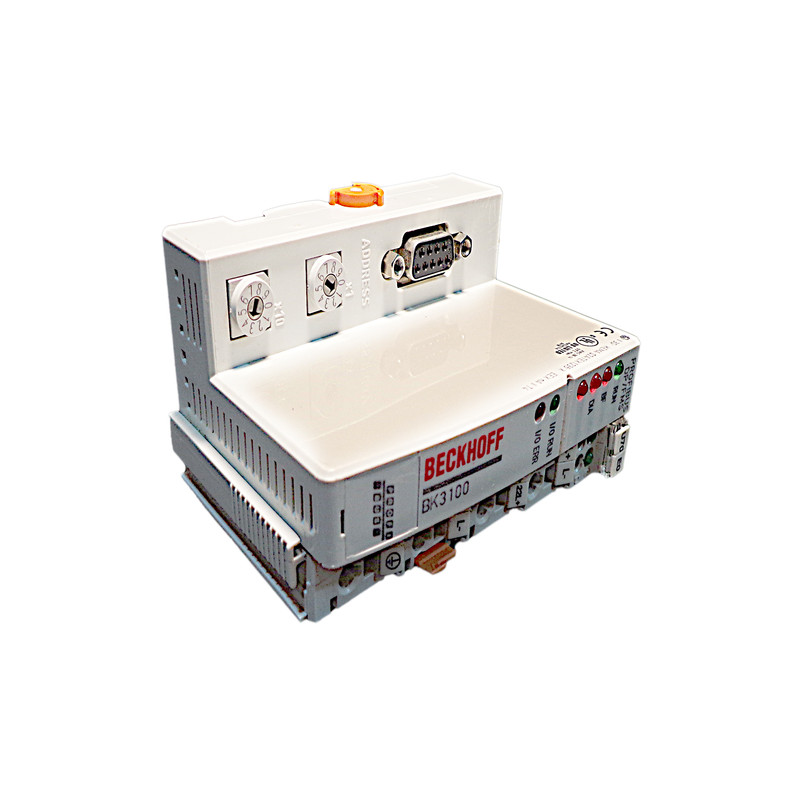

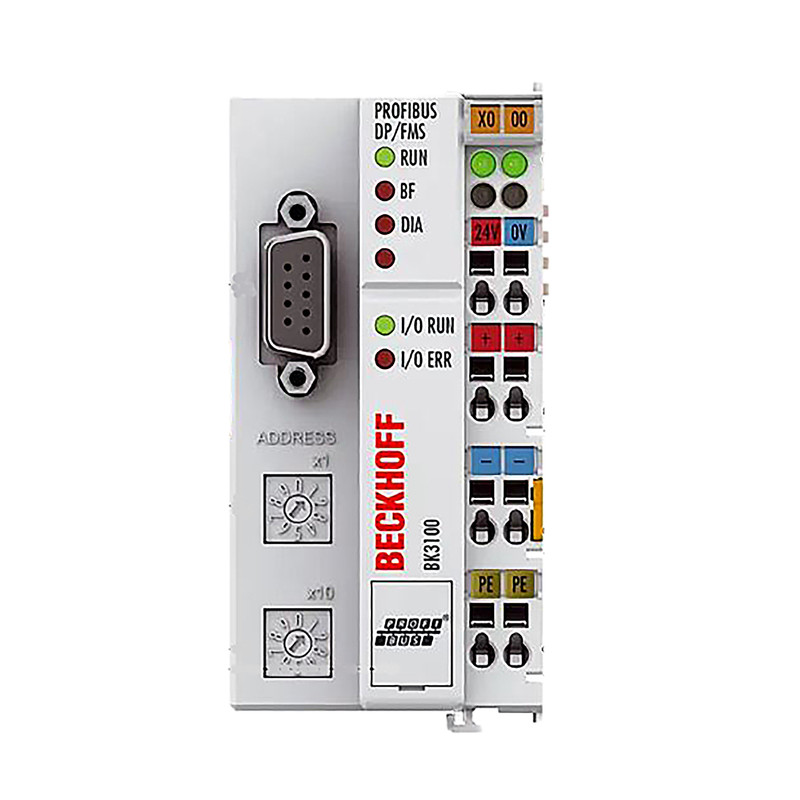

ماژول ورودی/خروجی کوبلر باس سیستم بکوف مدل BK3100

کوپلر باس BK3100 سیستم PROFIBUS را به بلوک‌های ترمینال الکترونیکی متصل می‌کند که می‌توانند به‌صورت مدولار گسترش یابند. یک واحد از کوپلر باس، هر تعداد تا ۶۴ ترمینال و یک ترمینال انتهایی تشکیل شده است. کوپلر باس ترمینال‌های متصل را شناسایی کرده و به‌طور خودکار وابستگی‌های ورودی/خروجی‌ها را به بایت‌های تصویر فرآیند تولید می‌کند. اولین سیگنال ورودی/خروجی در اولین بیت یک بایت (LSB) از سمت چپ وارد می‌شود. سپس کوپلر باس سیگنال‌های بیشتر را در همین بایت وارد می‌کند. ورودی‌ها و خروجی‌ها به‌طور واضح از هم جدا شده‌اند. کوپلر باس به‌طور خودکار یک بایت دیگر آغاز می‌کند اگر تعداد ورودی‌ها یا خروجی‌ها از ۸ بیت بیشتر شود. فایل‌های داده نوع و GSE شرکت Beckhoff از گزینه‌های ترمینال باس پشتیبانی کرده و می‌توانند در نرم‌افزار پیکربندی اصلی مربوطه بارگذاری شوند تا برنامه‌ریزی و طراحی را تسهیل کنند. پیکربندی‌ها و پارامترهای مختلف برای کوپلر باس را می‌توان از طریق فایل‌های داده نوع و GSE انتخاب کرد.
