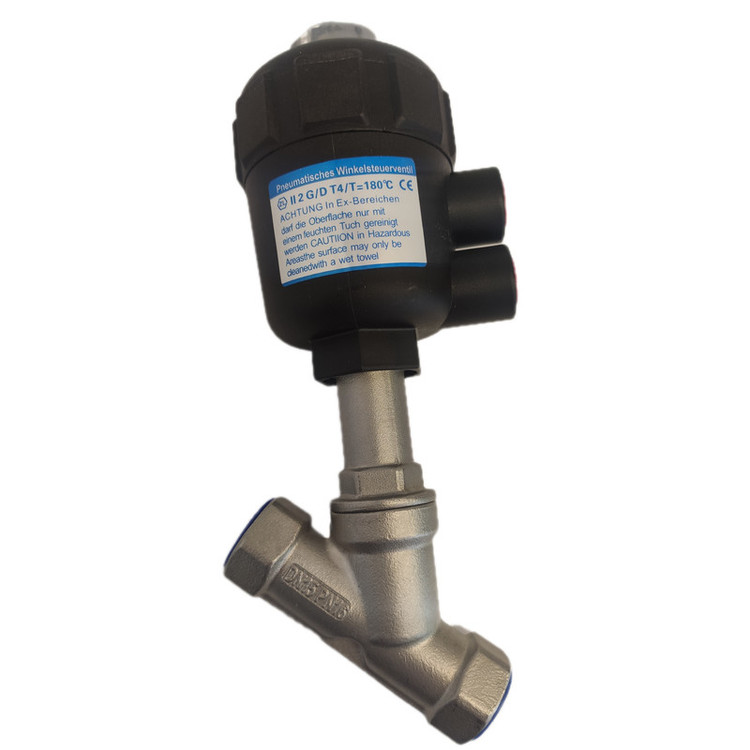

شیر پنوماتیک مدل Angle-Valve-1/2

انگل ولو یک شیر پیستونی زاویه ای می باشد که بدنه آن به شکل y می باشد.این شیر پیستونی در سه مدل انگل ولو پنوماتیک و انگل ولو برقی و دستی تولید می شود.انگل ولو در جنس های مختلف فولاد و استیل و برنزی با دو نوع اتصال دنده ای و فلنجی تولید می شود. Angel valve که به شیر پیستونی یا شیر زاویه ای هم گفته می شود و برای سیال های گاز و بخار و … و مایعات تحت فشار هم می توان استفاده شود و عملکرد آن با حرکت خطی استم عمود بر سیت انجام می شود. انگل ولو به دلیل حرکت مستقیم سیال از محل ورود تا محل خروجی کمترین افت فشار در محل سیال عبوری ایجاد می شود و بدلیل حرکت خطی و عمودی پلاگ و استم نسبت به سطح نشیمنگاه در زمانی که سیال عبور می کند مجرابند کاملا از مسیر سیال خارج می شود. اجزای داخلی شیر زاویه دار از پلاگ و پیستون و فنر و سیت و بدنه ولو و بدنه عملگر و همچنین گسکت و اورینگ تشکیل می شود.جنس بدنه از فولاد و استیل و برنز و جنس سیت از PTFE,FKMو جنس بدنه عملگر پلاستیک مقاوم یا استیل و جنس فنر ها معمولا از استیل تولید می شود. انگل ولو پنوماتیک: شیر پیستونی پنوماتیک دارای یک عملگر پنوماتیک می باشد که با تبدیل نیروی پنوماتیک به نیروی مکانیکی پیستون یا استم با حرکت خطی در مسیر عمود به نشیمنگاه پلاگ یا همان مجرابند را در مسیر سیال وارد یا خارج می کند.جنس بدنه عملگر ها یا پلاستیک و یا استیل می باشد.
