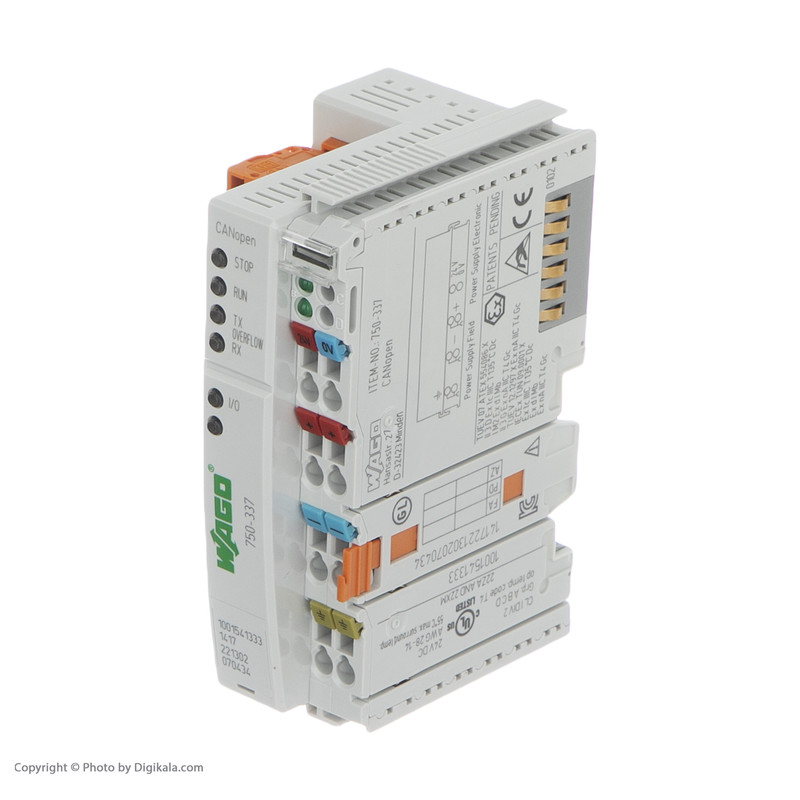

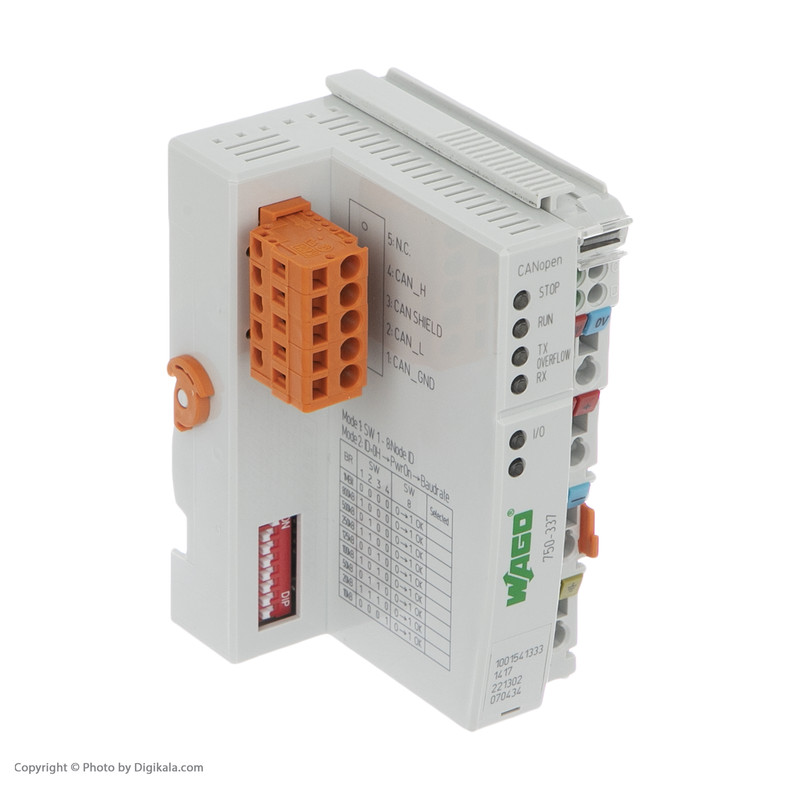

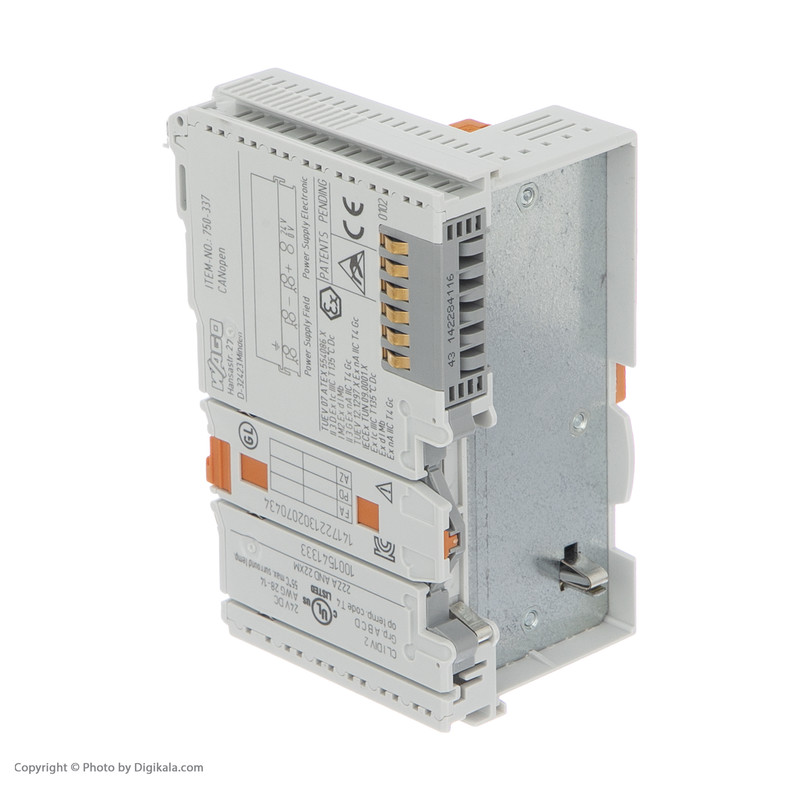

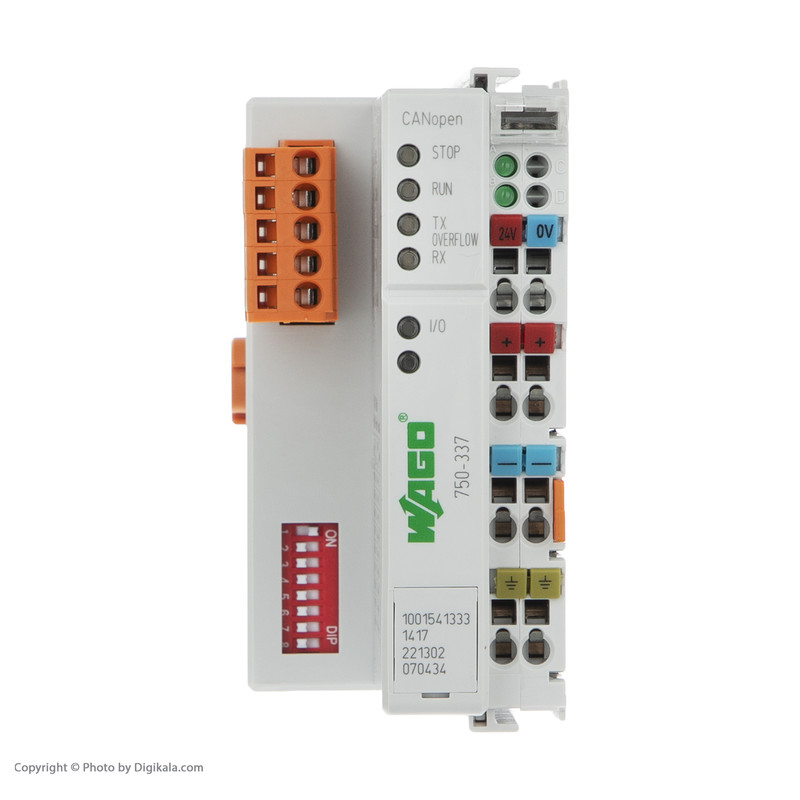

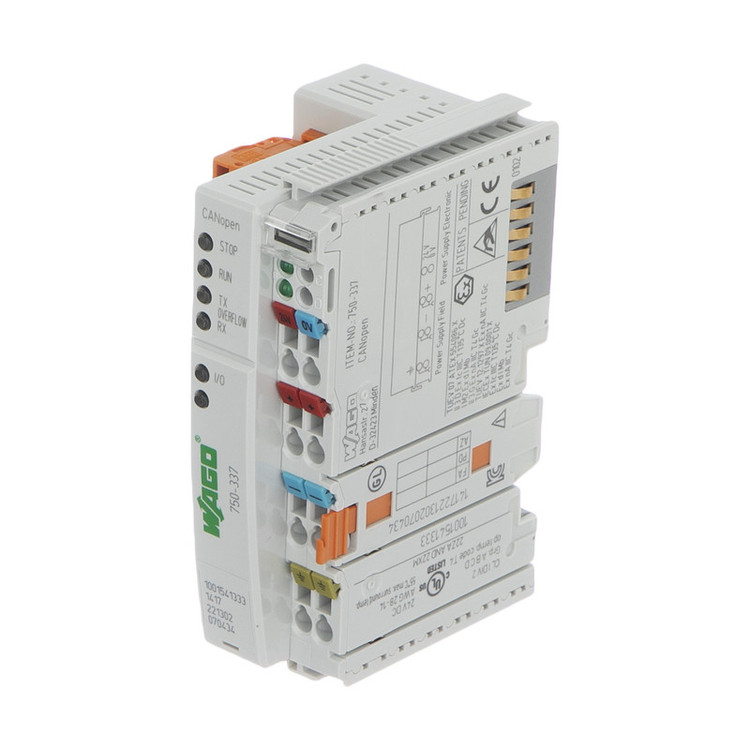

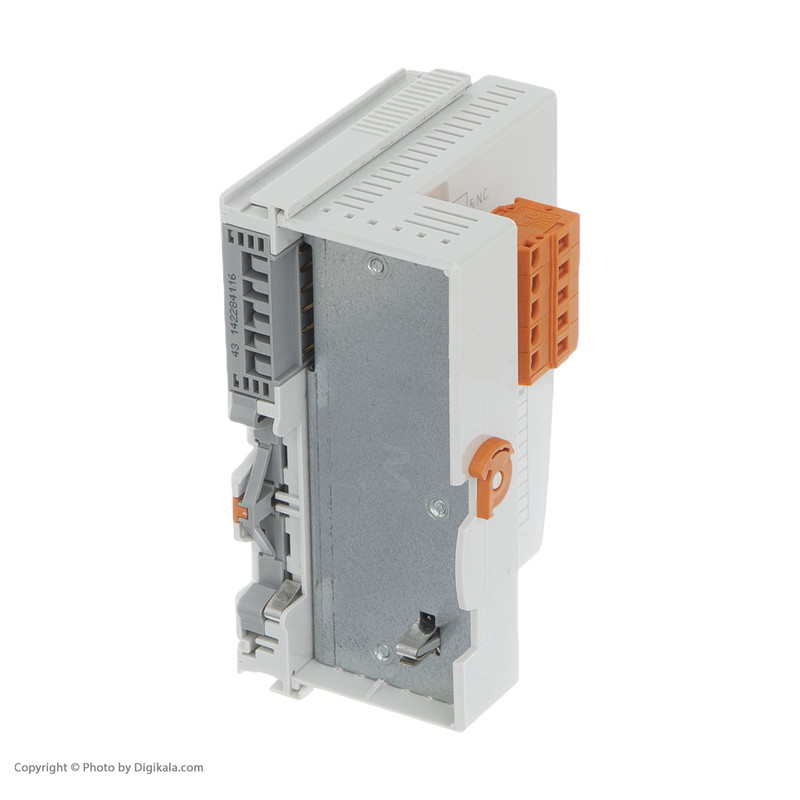

ماژول ورودی خروجی آنالوگ واگو مدل 750-733

این اتصال فیلدباس سیستم WAGO I/O را به عنوان برده به فیلد باس CANopen متصل می کند. داده ها از طریق PDO و SDO منتقل می شوند. اتصال دهنده Fieldbus تمام ماژول های ورودی/خروجی متصل را تشخیص داده و یک تصویر فرآیند محلی ایجاد می کند. داده های ماژول آنالوگ و تخصصی از طریق کلمات و/یا بایت ارسال می شود ، داده های دیجیتال بیت به بیت ارسال می شود. تصویر فرآیند محلی به دو ناحیه داده تقسیم می شود که شامل داده های دریافت شده و داده های ارسال شده است. داده های فرآیند را می توان از طریق گذرگاه CANopen برای پردازش بیشتر به یک سیستم کنترل ارسال کرد. داده های خروجی فرایند از طریق گذرگاه CANopen ارسال می شود. داده های ماژول های آنالوگ مطابق ترتیب اتصال ماژول ها به کوپلر در PDO ها ذخیره می شوند. بیت های ماژول های دیجیتال بایت به بایت ارسال می شوند و همچنین در PDO ها نقشه برداری می شوند. اگر مقدار اطلاعات ورودی/خروجی دیجیتال از هشت بیت بیشتر باشد ، جفت کننده به طور خودکار با یک بایت جدید شروع می شود. همه ورودی های فهرست شیء را می توان در صورت نیاز در 32 Rx PDOs و 32 Tx PDO نگاشت. تصویر کامل فرایند ورودی و خروجی را می توان با استفاده از SDO منتقل کرد. ماژول های فاصله را می توان از طریق نرم افزار تنظیم کرد.
