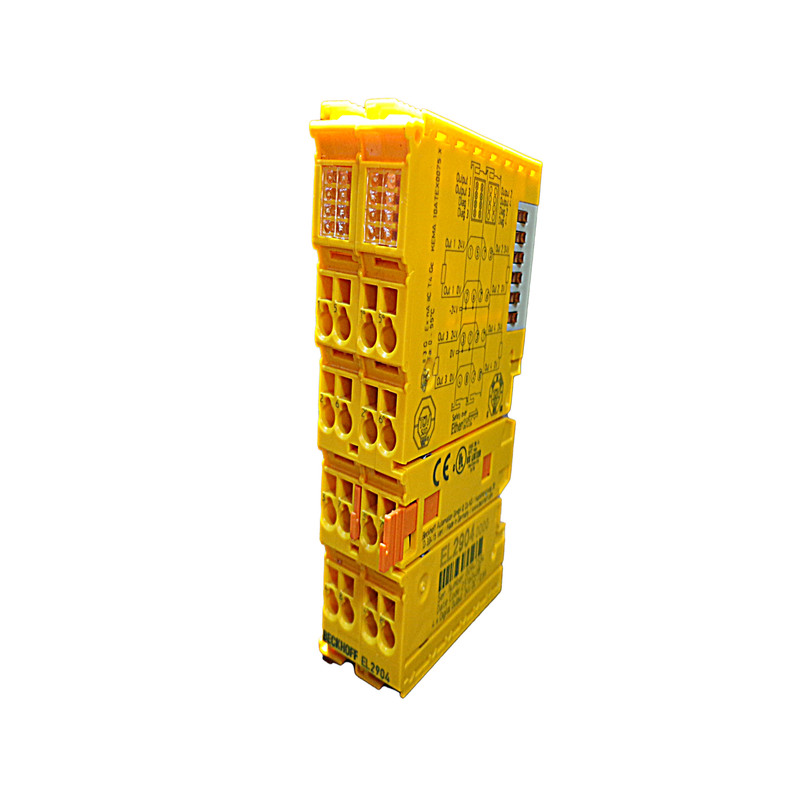

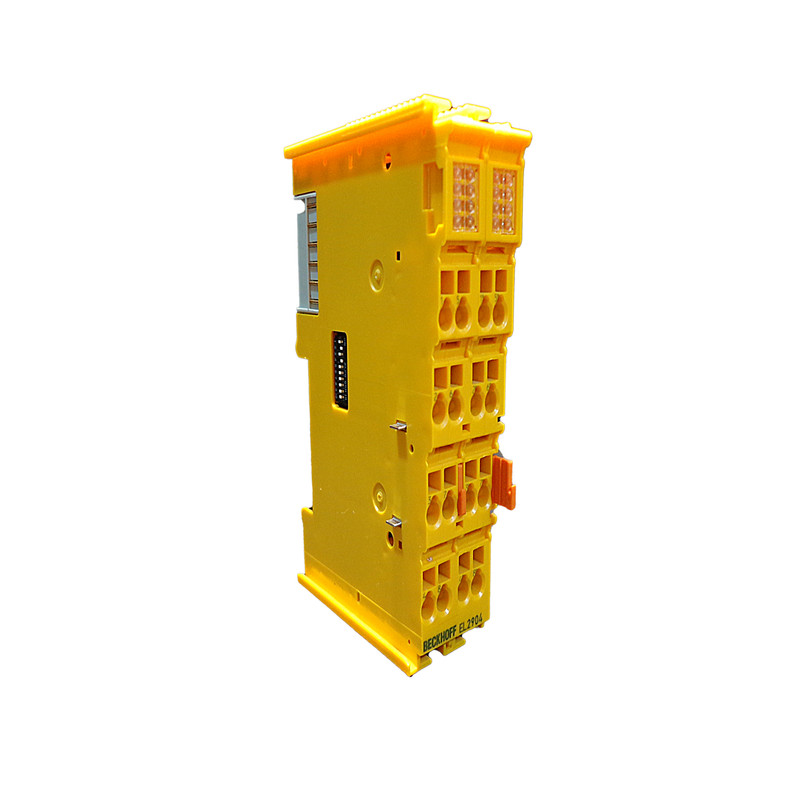

ماژول خروجی 4 کاناله ترمینال بکوف مدل EL2904

ترمینال خروجی EL2904 TwinSAFE یک ترمینال خروجی دیجیتال با چهار کانال است. این ترمینال می‌تواند محرک‌های ۲۴ ولت DC را با حداکثر جریان ۰.۵ آمپر در هر کانال سوئیچ کند و دارای چهار خروجی ایمن (فِیل‌سیف) است. خروجی‌ها توسط یک کامپوننت قادر به TwinSAFE Logic از طریق پروتکل FSoE (Ethernet Safety over EtherCAT) کنترل می‌شوند. اگر این قطعه خطایی را تشخیص دهد، به طور خودکار خاموش می‌شود. حالت( fail-stop). EL2904 دارای پارامترهای ایمنی است که به طور خاص برای تطبیق عملکرد با نیازهای ایمنی مربوطه طراحی شده‌اند. به عنوان مثال، می‌توان اندازه‌گیری جریان در خروجی‌ها و تست خروجی‌ها را پیکربندی کرد تا بتوان خطاهایی مانند اتصال کوتاه بین کانال‌ها (cross-circuit) را تشخیص داد و به طور مناسب به آن واکنش نشان داد. علاوه بر این، می‌توان خروجی‌های استاندارد را برای EL2904 فعال کرد. در نتیجه، خروجی‌های استاندارد متناظر به موازات خروجی‌های ایمن در تصویر فرآیند (process image) قرار می‌گیرند و به صورت داخلی با خروجی‌های ایمن EL2904 با عملگر AND ترکیب می‌شوند. سیگنال‌های خروجی ایمن که توسط TwinSAFE Logic کنترل می‌شوند، اجازه‌نامه ایمنی (safe release) را برای سیگنال‌های استاندارد صادر می‌کنند. این سیگنال‌های استاندارد می‌توانند توسط سیستم کنترل غیرایمن (non-safety oriented control system) مستقل از چرخه کنترلر ایمنی و FSoE فعال شوند. این قابلیت باعث می‌شود زمان سوئیچینگ خروجی‌ها سریع‌تر شود، به شرطی که کنترلر ایمنی اجازه لازم برای خروجی را صادر کند.
