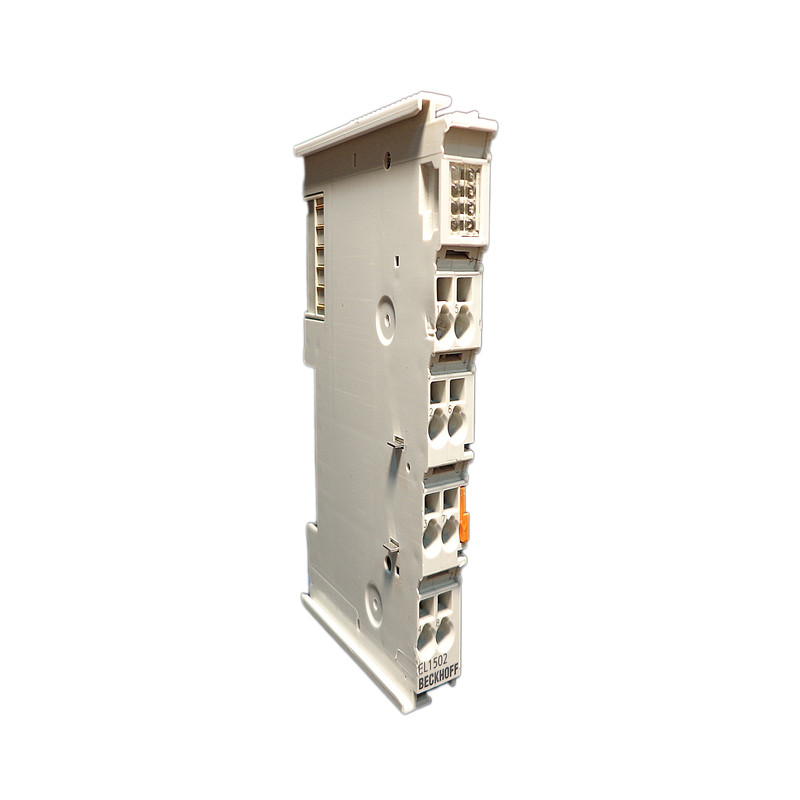

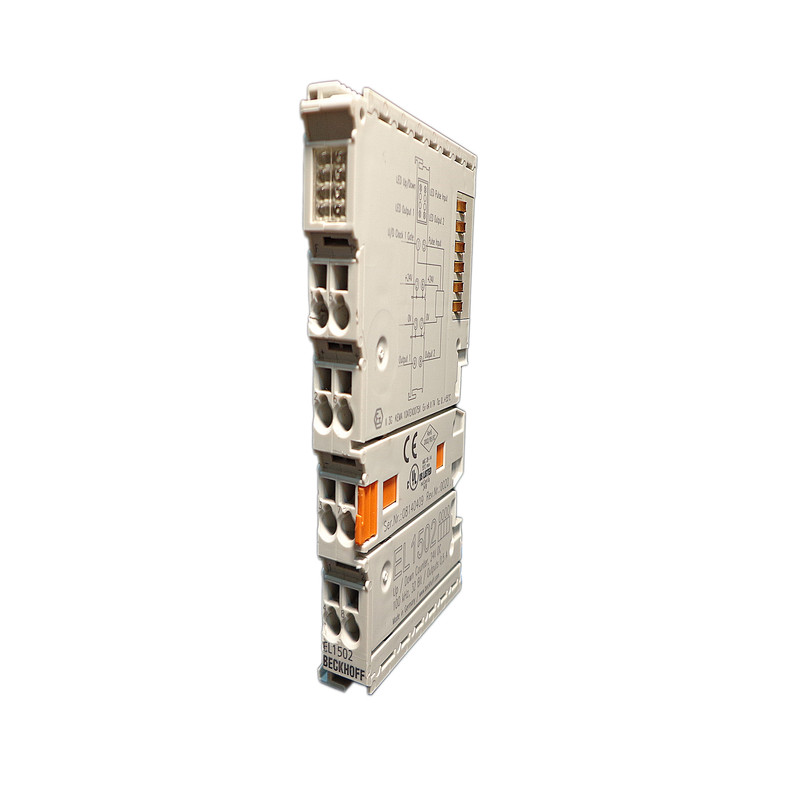

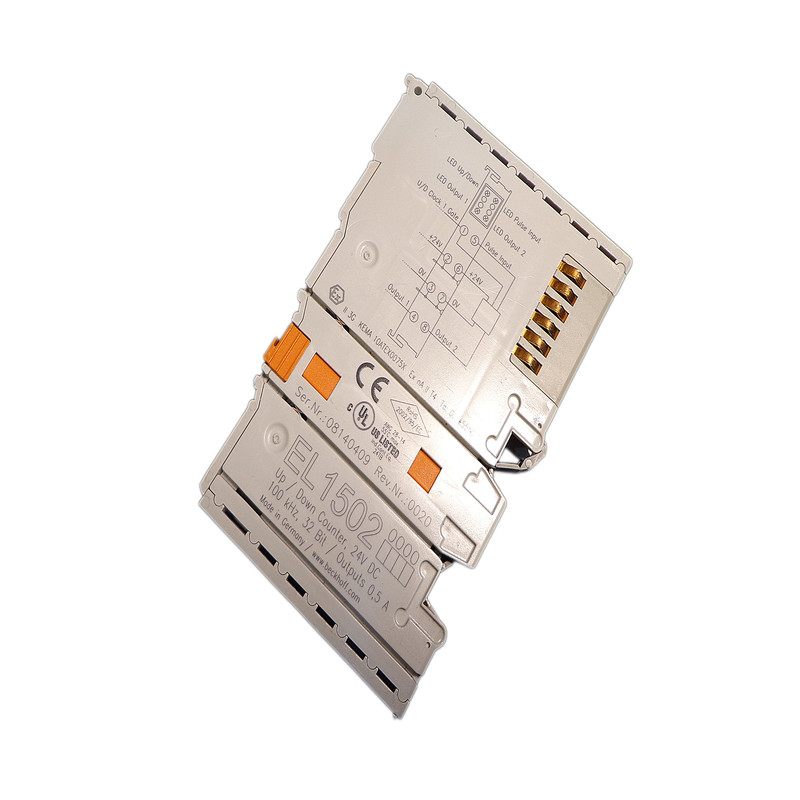

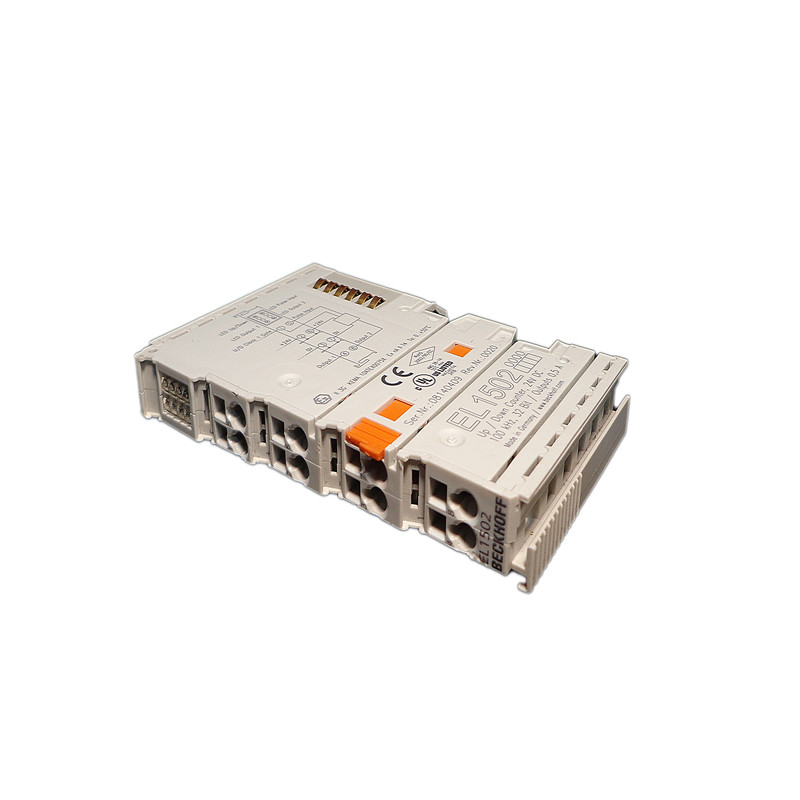

ماژول ورودی 2 کانال بکوف مدل EL1502

ترمینالL1502 EtherCAT یک شمارنده افزایشی/کاهشی است که مقدار شمارش را به‌صورت ایزوله الکتریکی به دستگاه اتوماسیون سطح بالا منتقل می‌کند. زمانی که به‌عنوان یک شمارنده افزایشی/کاهشی تک‌کاناله (۳۲ بیتی) استفاده می‌شود، پالس از طریق ورودی Clock تنظیم می‌شود و جهت شمارش از طریق ورودی U/D مشخص می‌گردد. علاوه بر این، ورودی می‌تواند به‌عنوان ورودی Gate برای فعال‌سازی شمارنده نیز مورد استفاده قرار گیرد. در حالت ۲ شمارنده، دو شمارنده جداگانه (ورودی‌های Clock وClock1 ) در دسترس هستند که می‌توان آن‌ها را به‌عنوان شمارنده‌های افزایشی یا کاهشی تنظیم کرد. وضعیت سیگنال‌های ورودی و خروجی توسط دیودهای نوری (LED) نمایش داده می‌شود. هر دو خروجی مطابق با وضعیت شمارنده تغییر می‌کنند، به‌طوری‌که می‌توان از آن‌ها به‌عنوان سیگنال‌های کنترل سریع برای دستگاه‌های میدانی استفاده کرد. دستگاه EL1502 از عملکرد ساعت‌های توزیع‌شد(Distributed Clocks) پشتیبانی می‌کند. این به این معنی است که شمارنده می‌تواند در فواصل زمانی ثابت و با دقت بالا (دقت DC بسیار کمتر از ۱ میکروثانیه) خوانده شود. ویژگی‌های ویژه: 1- مناسب برای وظایف شمارش سریع با فرکانس‌های شمارش تا ۱۰۰ کیلوهرتز. 2- یک شمارنده افزایشی/کاهشی یا دو شمارنده افزایشی/کاهشی جداگانه. 3- امکان عملکرد همزمان از طریق فناوری ساعت‌های توزیع‌شده XFC
