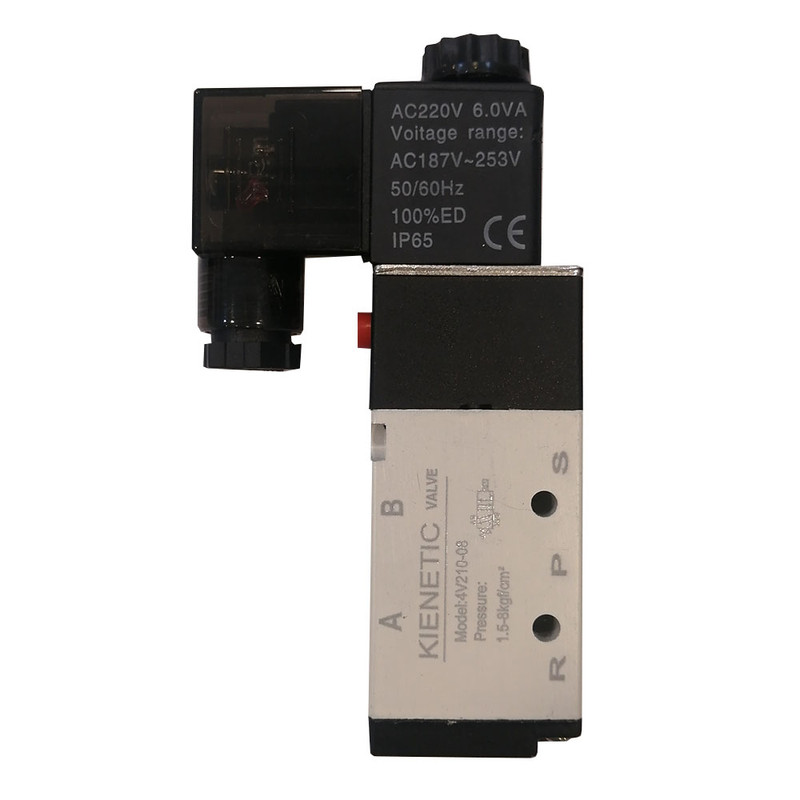

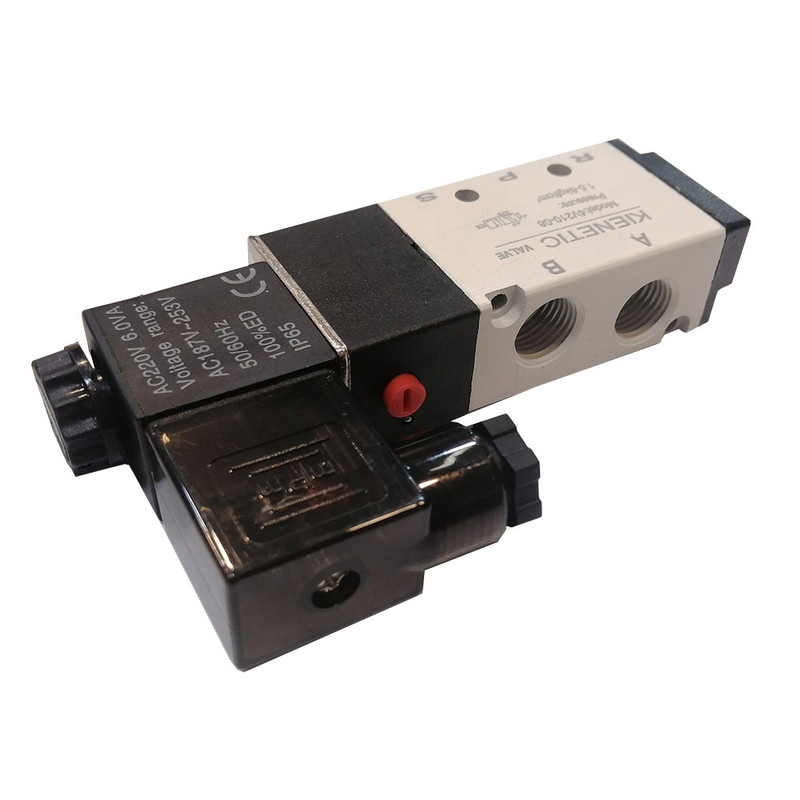

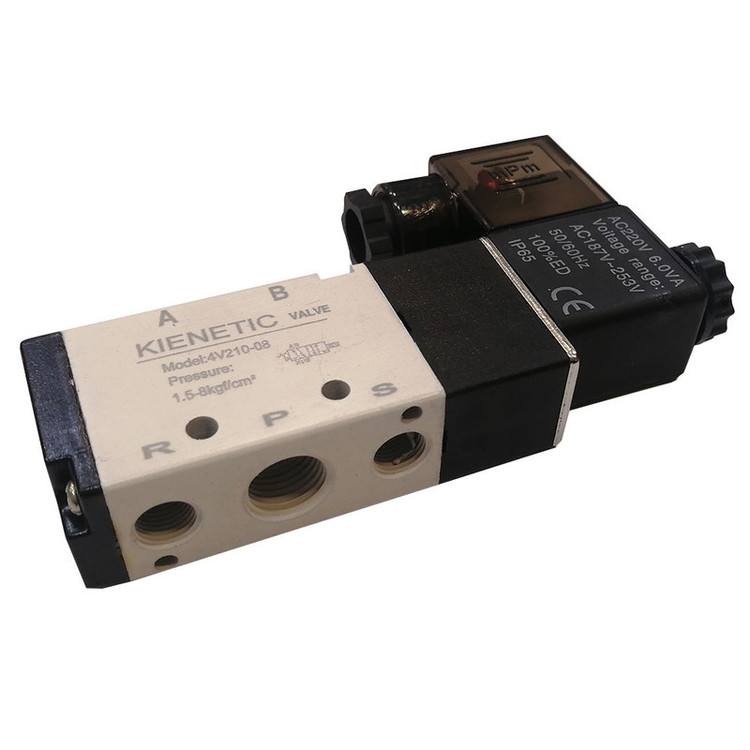

شیر برقی پنوماتیک کینتیک مدل N1

شیربرقی پنوماتیک یک دستگاه الکترومکانیکی است که در آن بوبین (مگنت) از یک جریان الکتریکی برای تولید میدان مغناطیسی استفاده کرده و باعث یک مکانیسم برای به حرکت در آمدن اسپول داخل شیر برای باز و بسته شدن جریان پنوماتیک (باد) در یک دریچه (راه) می گردد. شیر برقی پنوماتیک در انواع دریچه یا راه یا پورت وجود دارد به صورتی که با توجه به نیاز مسیر یک پورت بسته و مسیر پورت دیگر باز می شود و فقط از این شیر ها در سیستم پنوماتیک (بادی) می توان استفاده کرد. شیربرقی پنوماتیک به سه دسته 3/2 – 5/2 – 5/3 تقسیم می شوند که منظور از این دسته بندی تعداد دریچه (پورت) های روی شیر است و تعداد ورود و خروج و عملی که شیر میتواند انجام دهد. سایزهای شیرهای برقی پنوماتیک هم 1/8 اینچ , 1/4 اینچ , 1/2 اینچ می باشد. بوبین (مگنت هم در شیرهای برقی پنوماتیک به دو صورت تک بوبین و دو بوبین است. به طور مثال برای بالا و پایین کردن یک جک پنوماتیک می بایست یک شیربرقی پنوماتیک 5/2 با سایز معمولا 1/4 اینچ استفاده کرد که این شیر دارای یک راه ورودی هوا از کمپرسور و دو خروجی A و B که یک طرف به بالای جک و طرف دیگر به پایین جک وصل می شود و همچنین دو عدد راه خروجی هوا که اگزوز یا صدا خفه کن به انها وصل می شود. این شیر برقی در سایز 1/4 میباشد و بوبین آن با ولتاژ 220 ولت کار میکند
