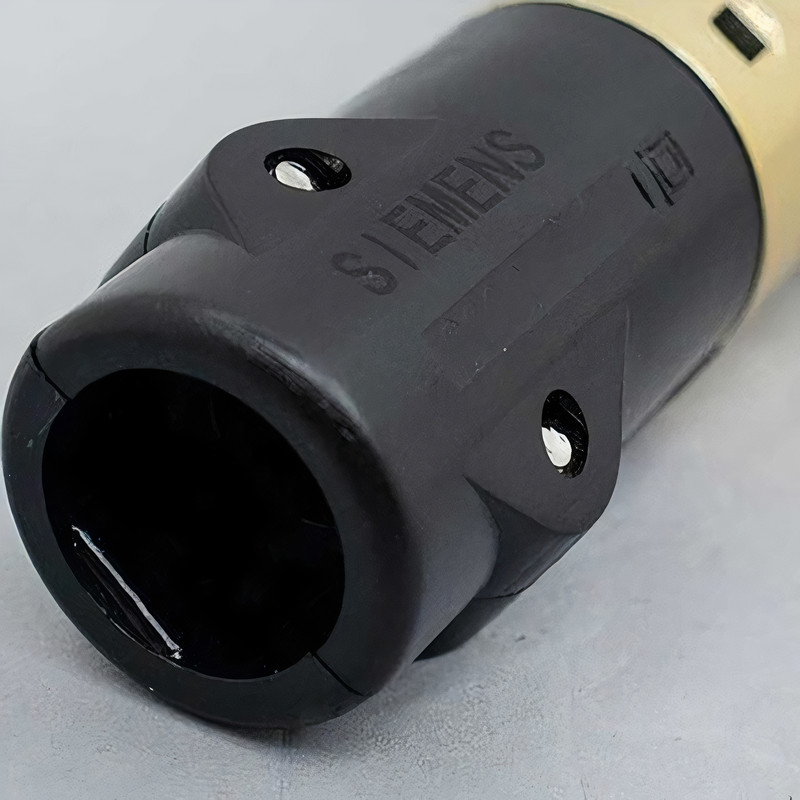

سنسور فتوسل مشعل زیمنس مدل QRA2

سنسور فتوسل مشعل زیمنس / QRA2 برای روشن کردن شعله UV با حساسیت معمولی طراحی شده است. این مدل بدون فلنج/گیره عرضه می‌شود و برای استفاده در مشعل‌های مختلف به‌ویژه تایمرهای LGB2، LGB4، LFL، LFE1، LFE10، و LMG مناسب است. سنسور فتوسل مدل QRA2 توسط شرکت Siemens و تحت استانداردهای کشور مبدا (آلمان) و شرکت زیمنس تولید شده و در کشور چین ساخته شده است. کشور مبدا: آلمان کشور سازنده: چین طول عمر تقریبی: ۱۰۰۰ ساعت در دمای ۵۰ درجه سانتیگراد عمر متوسط سل UV: تقریبا حداکثر ۱۰۰۰۰ ساعت چشم الکتریکی یا فتوسل در داخل محفظه‌ای در بدنه مشعل نصب می‌شود که بتواند داخل دیگ و شعله را به‌خوبی ببیند. در ساختمان فتوسل از نیمه هادی‌ها مانند ژرمانیوم استفاده شده است. با تابش نور، الکترون‌های مدار خارجی تحریک می‌شوند و خاصیت هدایت‌پذیریشان افزایش می‌یابد و جریان برق عبور می‌کند. فتوسل از یک صفحه کوچک سرامیکی تشکیل شده که روی آن ماده‌ای به‌صورت مارپیچ مالیده شده است (سولفید کادیوم). دو سر مارپیچ توسط دو رشته سیم به رله متصل می‌گردد. این مجموعه در داخل یک محفظه شیشه‌ای قرار دارد. سولفید کادیوم به نور حساسیت دارد و هنگامی که نور به آن نمی‌رسد، مقاومت الکتریکی آن بسیار بالا می‌رود (حدود دو مگااهم). برعکس، زمانی که نور به آن تابش کند، مقاومت الکتریکی آن کاهش می‌یابد (حدود ۶۰۰ اهم). وقتی مشعل روشن است، فتوسل نور را دریافت کرده و مقاومت مارپیچ کاهش می‌یابد و درنتیجه جریان القایی ضعیفی در مدار رله برقرار می‌شود. وقتی مشعل خاموش می‌شود و برقی به فتوسل نمی‌رسد، مقاومت الکتریکی مارپیچ فوق‌العاده بالا رفته و جریانی به پایه ۲ رله نمی‌رسد و اصطلاحاً رله ریست می‌کند. فتوسل‌ها پس از یک زمان مشخص بعد از رویت جرقه شروع به کار می‌کنند و در کنترل مشعل قرار می‌گیرند. این چشم‌ها در زمانی کمتر از ۰٫۰۸ ثانیه بعد از خاموش شدن مشعل، مشعل را از کار می‌اندازند. برای حفاظت از سولفید کادیوم در برابر رطوبت، اکسید شدن، و ضربات، قسمت حساس آن در یک محفظه شفاف قرار می‌گیرد. مقاومت اهمی فتوسل‌ها در مدل‌های مختلف متفاوت بوده و به شدت نور هم بستگی دارد.
