چراغ سیگنال ولت آمپر متر جی بی اچ کد EN60947

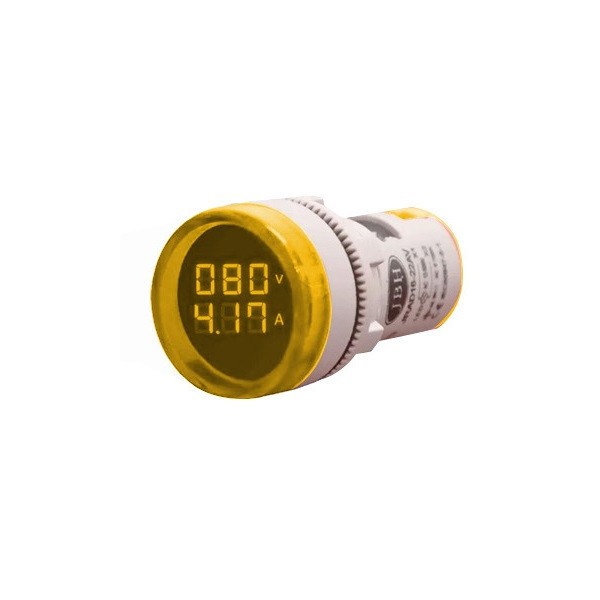

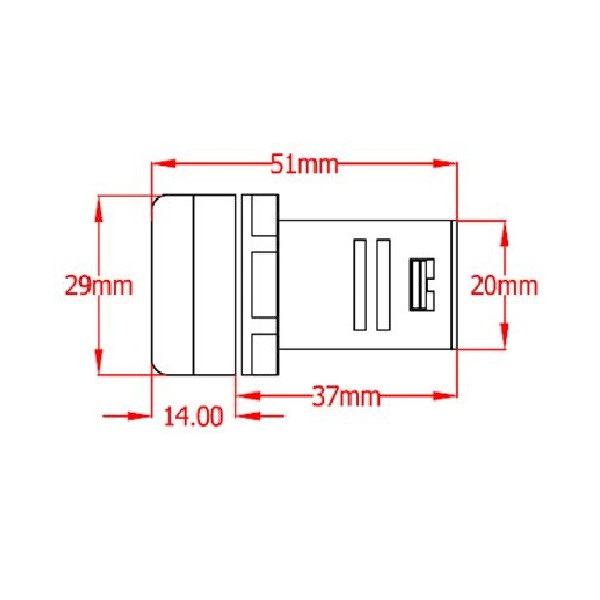

این محصول این دید را به شما می دهد تا بصورت لحظه ای و دائمی جریان را با دقت بالا ارزیابی کنید.ابعاد استاندارد و صفحه نمایش با اعداد درشت جهت سهولت در خواندن از جمله ویژگی های انواع چراغ سیگنال دیجیتال JBH است. چراغ سیگنال ترکیبی ولت آمپرمتر JBH AC قابل استفاده در انواع تابلو برق ها، ماشین های صنعتی، منازل و کارخانجات است. این چراغ سیگنال دیجیتال با قطر 22mm تولید می شود و عمری حدود 30000 ساعت دارد.چراغ سیگنال ترکیبی ولت آمپرمتر JBH AC امکان اندازه گیری و نمایش دو پارامتر ولتاژ (محدوده اندازه گیری : 20 الی 500VAC) و جریان (محدوده اندازه گیری : 0 الی 100A) را بطور همزمان فراهم می کند. نصب در شبکه تک فاز برای روشن کردن چراغ سیگنال کافیست فاز و نول را به پایه های X1 و X2 بدهید. در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد. ولی از آنجاییکه هنوز ترانس جریان (CT) وارد مدار نشده، جریان صفر آمپر می باشد. برای اندازه گیری و نشان دادن جریان، کافیست ترانس جریان (CT) را به بدنه چراغ سیگنال از طریق سوکت وصل کنید. سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید. نصب در شبکه ۳ فاز در شبکه ۳ فاز ، ۳ چراغ سیگنال بر روی تابلو باید نصب شود. جهت روشن کردن این چراغ سیگنال های JBH ، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول را به شما نشان می دهد . مسیر دوم به این شکل است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند . ولی هنوز ترانس جریان (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر می باشد . کافیست ترانس جریان (CT) را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
