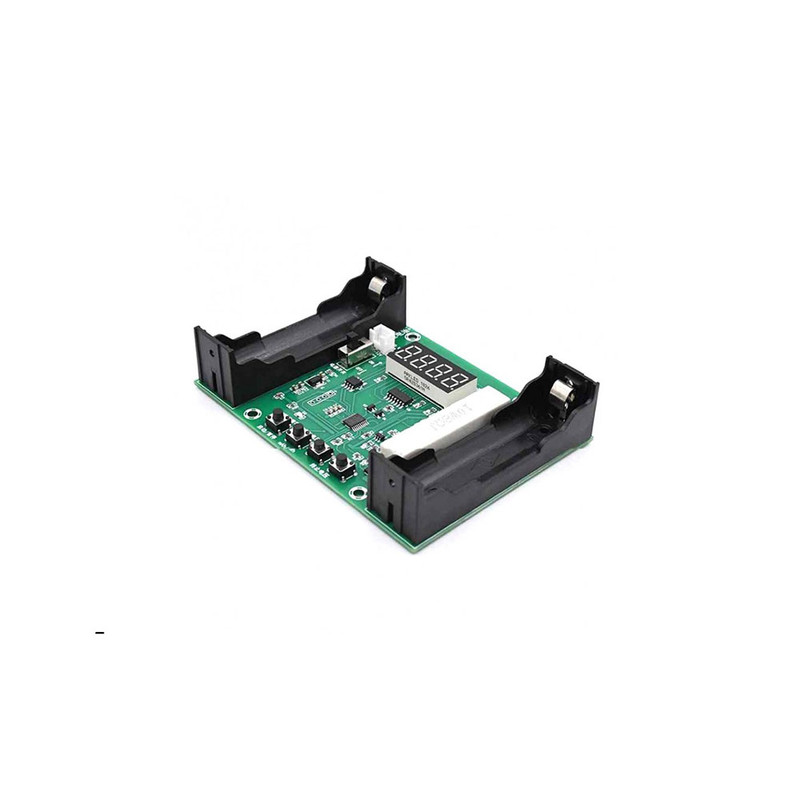

ماژول تستر ظرفیت باتری لیتیوم یون کد xm_1s

به وسیله این ماژول می‌توانید ظرفیت واقعی دشارژ انواع باتری‌ها (تا حداکثر 15 ولت) را راستی آزمایی کنید. باتری های پشتیبانی شده: لیتیوم یون، لیتیوم پلیمر، نیکل متال هیدرید، نیکل منیزیم، نیکل کادمیوم، لید اسید، باتری های خشک جریان تست: تا حداکثر 3 آمپر با تغییر بار مقاومتی حداکثر ظرفیت قابل پشتیبانی: 9999 میلی آمپر ساعت قابلیت قطع خودکار با اتمام تست و رسیدن به ولتاژ دشارژ: دارد تغذیه ماژول از طریق میکرو یو اس بی (شارژر اندرویدی) راهنمای استفاده: ورودی میکرو یو اس بی، بار مقاومتی و باتری را مانند شکل متصل کنید. اکنون ولتاژ باتری روی صفحه نمایش داده می‌شود. با زدن دکمه های + و - ، ولتاژ پایان تست را تعیین کنید. با زدن دکمه‌ی Ok تست شروع می‌شود. در زمان تست ظرفیت تخلیه شده، جریان لحظه‌ای و ولتاژ باتری به صورت چرخشی نمایش داده می‌شود. با رسیدن ولتاژ باتری به ولتاژ قطع تعیین شده، تست خاتمه می‌یابد و ظرفیت واقعی دشارژ باتری نمایش داده می‌شود. با زدن دکمه‌ی Ok چراغ چشمک زدن ثابت می‌شود. ولتاژ قطع برای باتری های مختلف: لیتیوم یون 3 ولت، لیتیوم پلیمر 3.3 ولت، لید اسید و خشک 12 ولتی 11.9 ولت، لید اسید و خشک 6 ولتی 5.9 ولت، نیکل متال-منیزیم-کادمیوم 1.2 ولت
