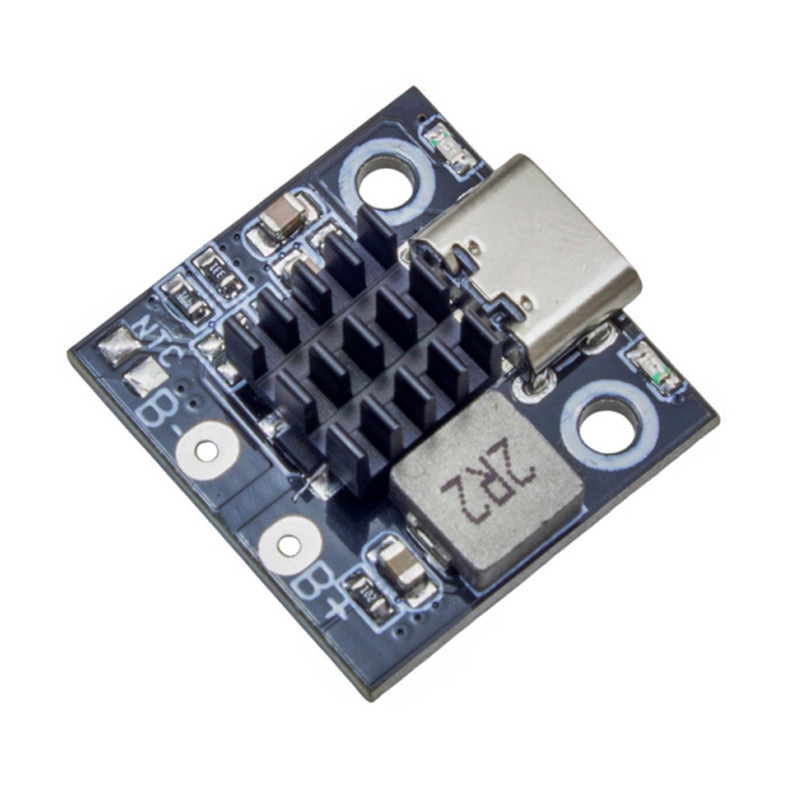

ماژول فست شارژر باتری لیتیوم یون مدل LX-LC535

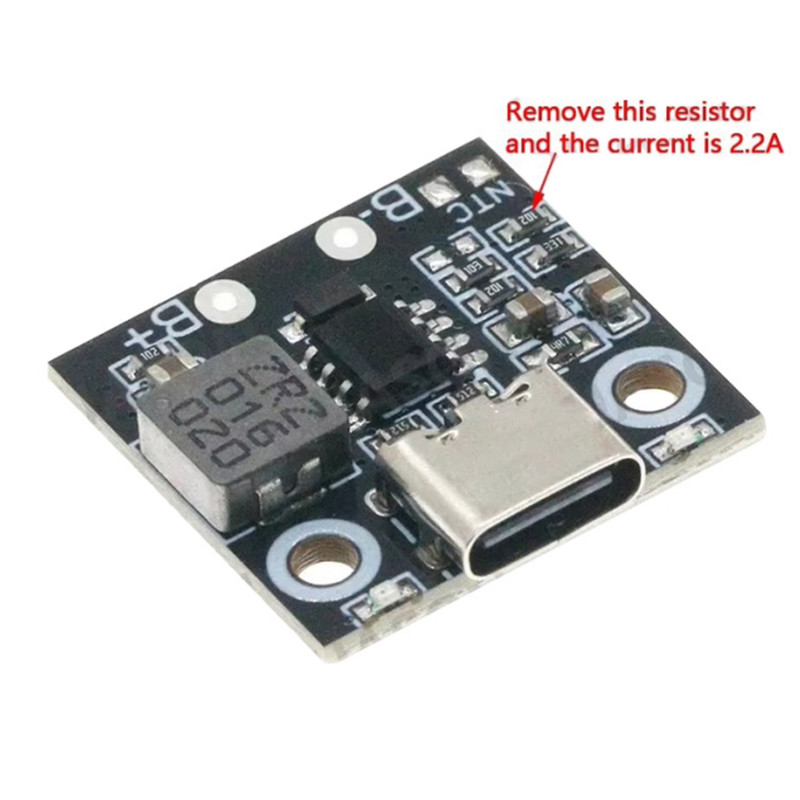

این ماژول شارژر بر پایه تراشه LX-LC535 طراحی شده و برای شارژ باتری‌های لیتیوم‌یون تک سلول (1S) با ولتاژ 3.7V (حداکثر شارژ 4.2V) کاربرد دارد. ورودی تغذیه از طریق کانکتور Type-C با ولتاژ 5V تأمین می‌شود و جریان شارژ نهایی در دو مدل متفاوت این ماژول بین 2.8A و 3.6A قابل انتخاب است. جریان واقعی شارژ در خروجی باتری اندازه‌گیری می‌شود و با توجه به طراحی داخلی ماژول، بازده تبدیل تا 93٪ می‌رسد. سیستم محافظ داخلی شامل محافظت در برابر شارژ بیش‌ازحد (Overcharge)، اتصال کوتاه، و دمای بیش‌ازحد بوده و نیازی به دیود جلوگیری از جریان برگشتی ندارد. نشانگر LED تعبیه‌شده روی برد، وضعیت شارژ را با نور قرمز (در حال شارژ) و نور آبی (شارژ کامل) نمایش می‌دهد. همچنین نقاط اتصال NTC جهت افزودن سنسور دما یا کلید توقف اضطراری نیز در نظر گرفته شده است. در مدل 3.6A با حذف مقاومت 2.2Ω مشخص‌شده روی برد، جریان شارژ به حداکثر مقدار خود افزایش می‌یابد. این ماژول انتخابی مناسب برای شارژ پک‌های لیتیومی پرظرفیت در پاوربانک‌ها، ربات‌ها، و پروژه‌های قابل‌حمل است.
