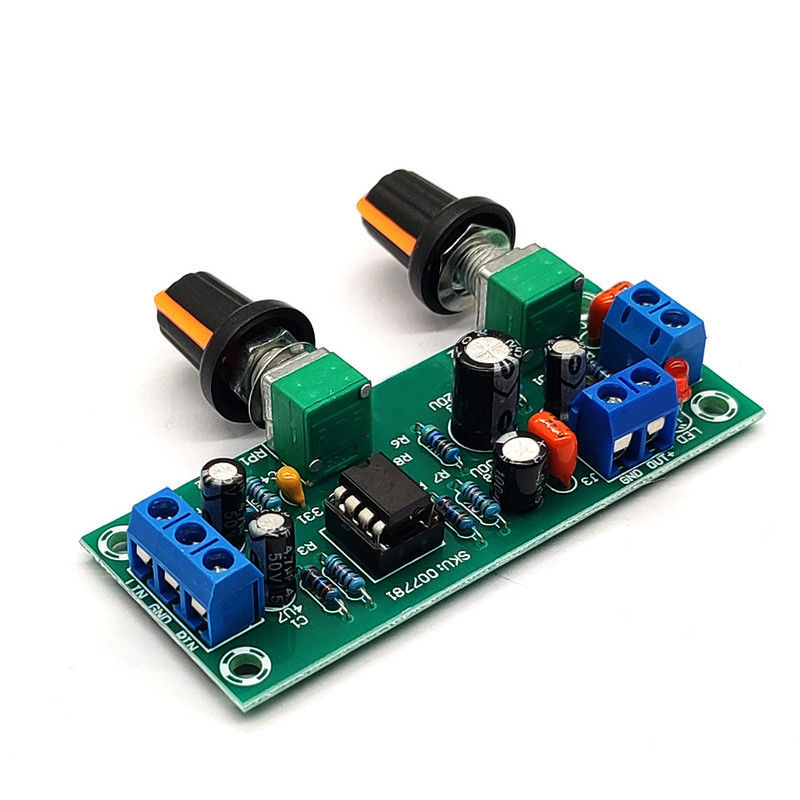

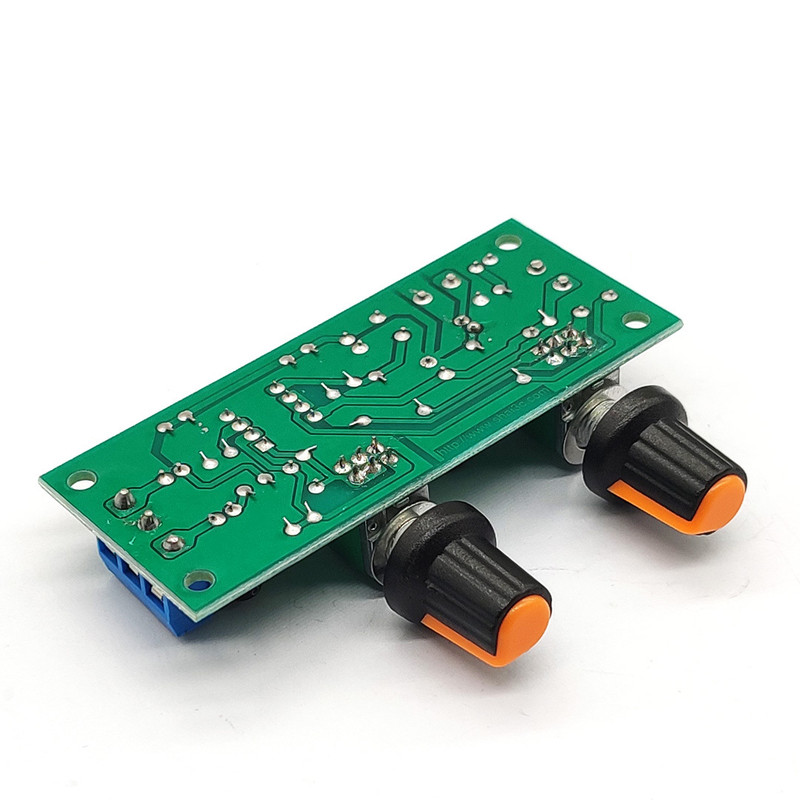

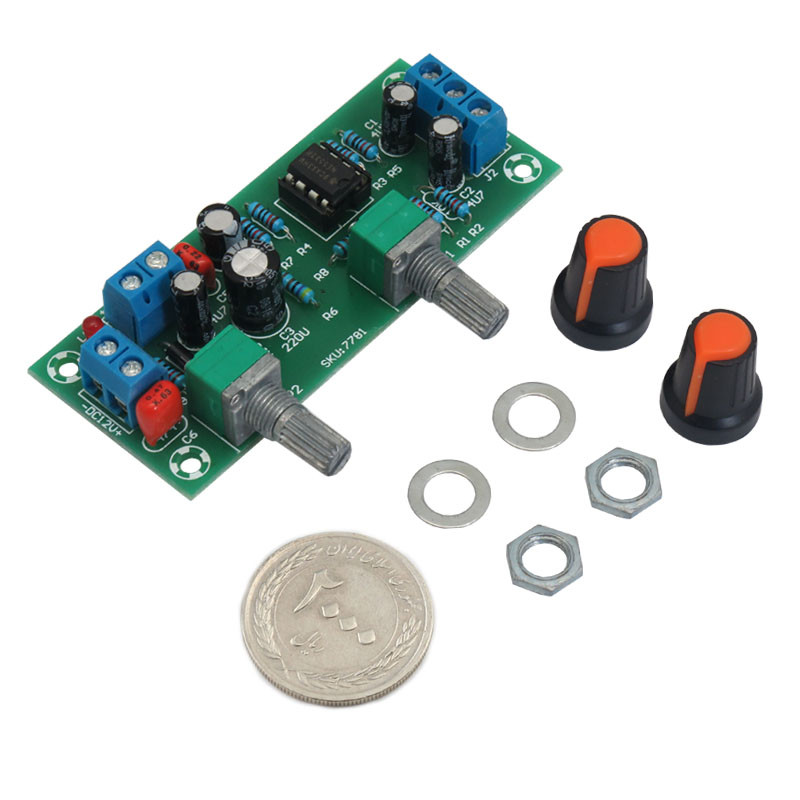

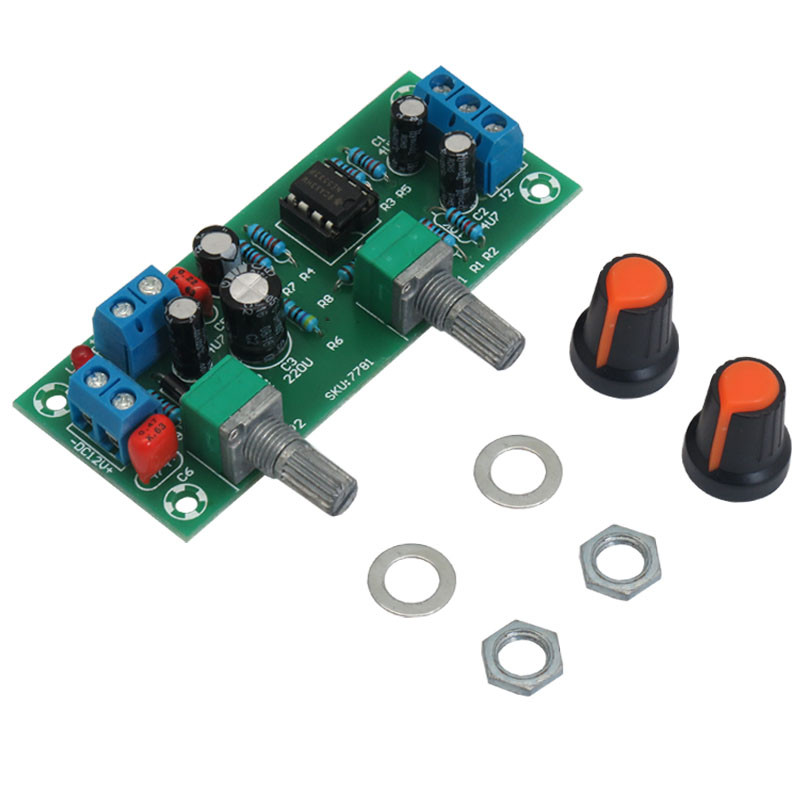

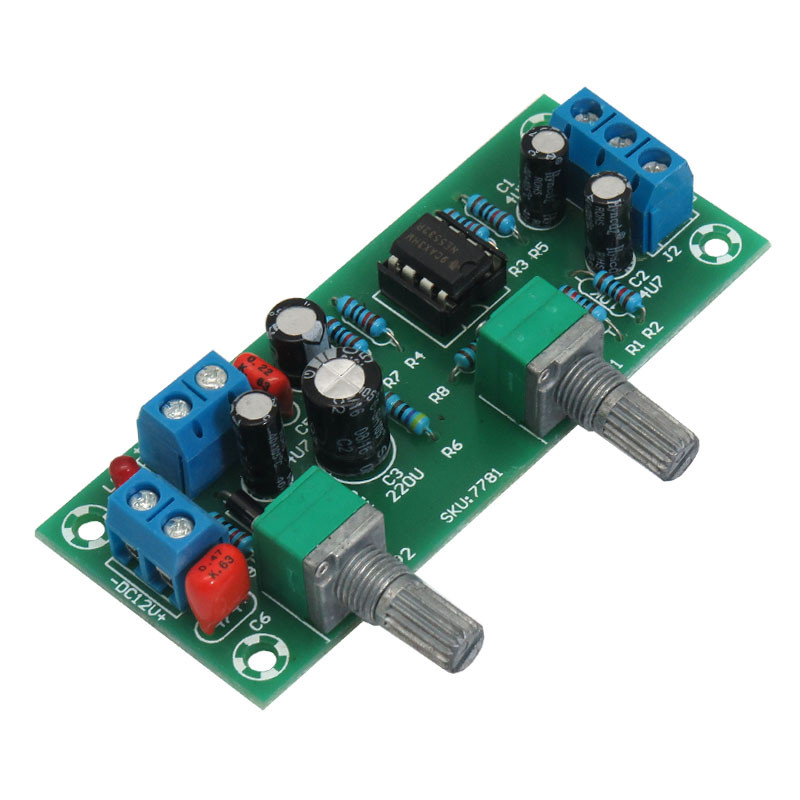

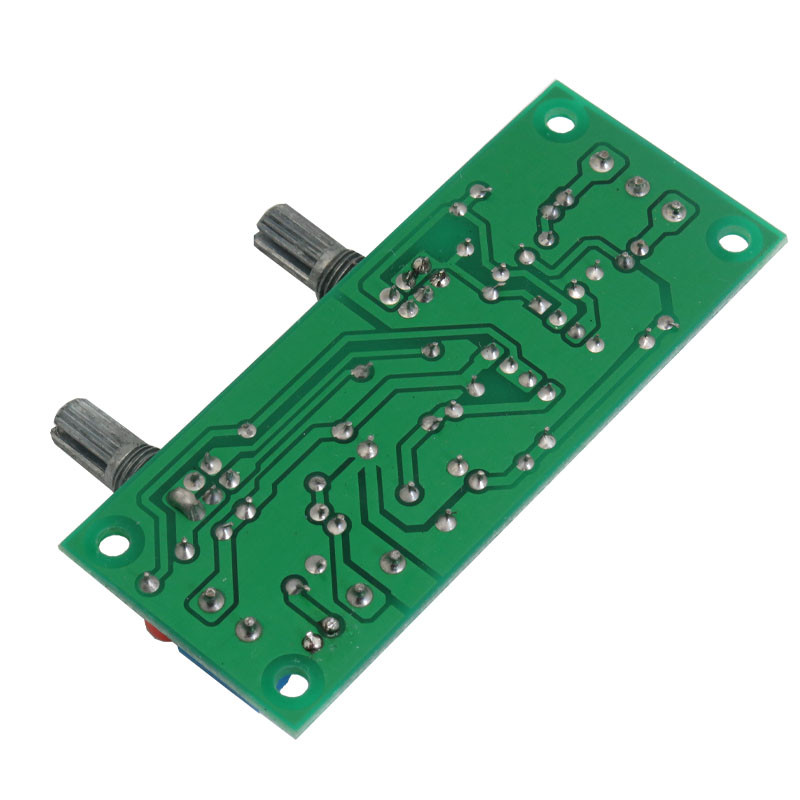

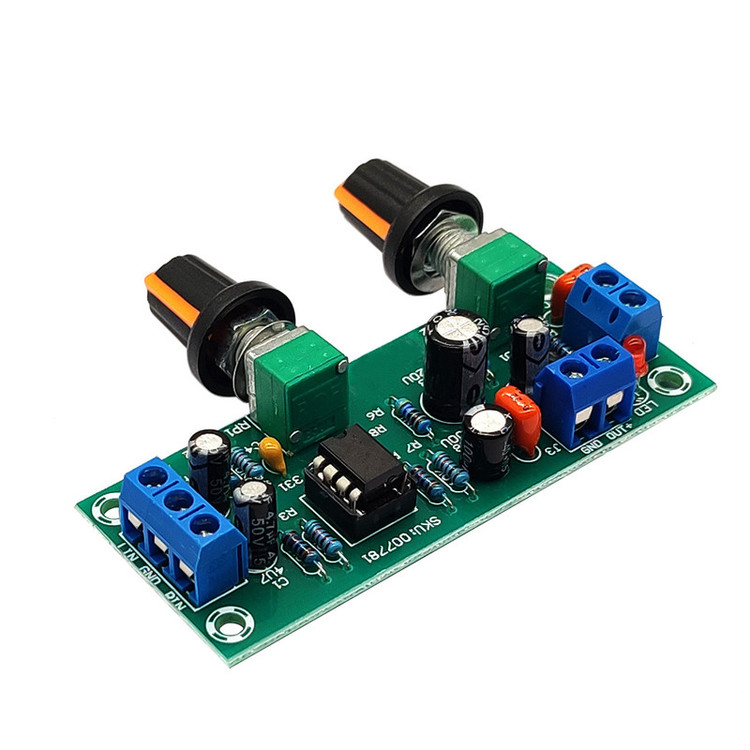

ماژول فیلتر ساب ووفر مدل low pass کد 12 dc

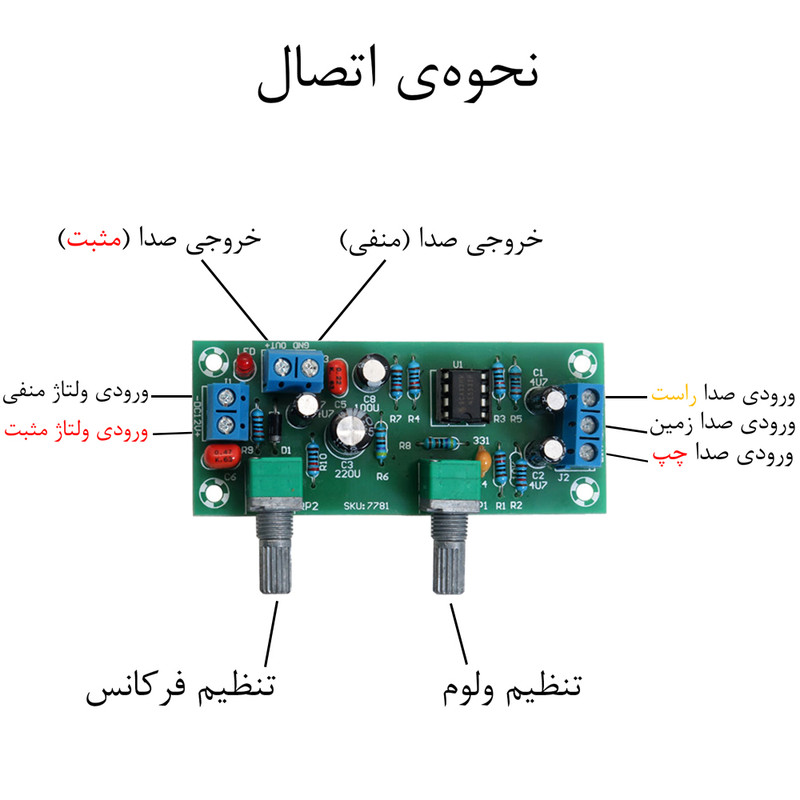

کاربرد این ماژول تفکیک جدا کردن فرکانس‌های بم سیگنال صدا به منظور تقویت و ارسال به ساب ووفر است. در واقع این وسیله بر سر راه صدای ورودی به ساب قرار می‌گیرد تا فقط صداهای بم و کوبنده از ساب پخش شود. دلیل لزوم استفاده از این وسیله جلوگیری از آسیب دیدن ساب ووفر است که معمولا به خاطر پخش صداهای زیر و صدای خواننده از آن رخ می‌دهد. وظیفه‌ی دیگر این ماژول تبدیل ورودی استریو به مونو می‌باشد تا در صورت استفاده از یک ساب ووفر هم تمام صداهای بم موجود پخش شوند. دقت کنید که خروجی این ماژول به صورت مستقیم به ساب متصل نمی‌شود بلکه ابتدا باید با آمپلی فایر مونو تقویت شده و سپس به ساب وصل شود. پس برای اضافه کردن ساب ووفر به یک سیستم صوتی که خروجی مخصوص آن را ندارد به 2 قطعه نیاز خواهید داست: این ماژول (فیلتر ساب ووفر) و آمپلی فایر مونو (با توان مناسب). روی برد دو عدد ولوم قرار دارد. یکی برای تنظیم فرکانس صدای خروجی و دیگری برای تنظیم ولوم صدا کاربرد دارد. ولتاژ تغذیه‌ی این ماژول 12 الی 24 ولت DC می‌باشد که البته توصیه شده تا حد امکان از 12 ولت استفاده کنید. ورودی و خروجی‌های ماژول به صورت ترمینال پیچی بوده و نحوه‌ی انجام اتصالات در تصاویر موجود است.
