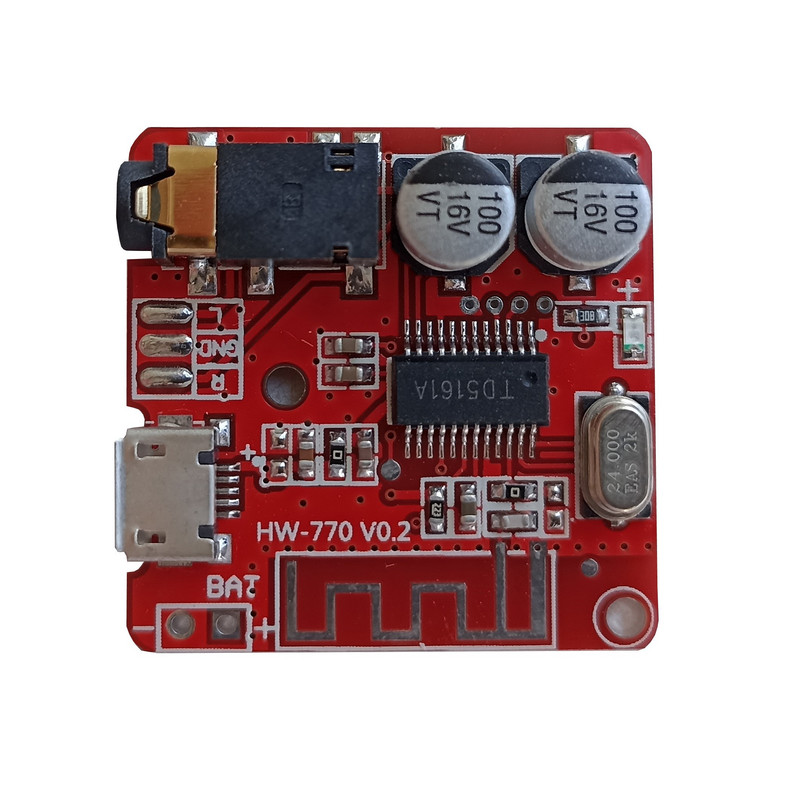

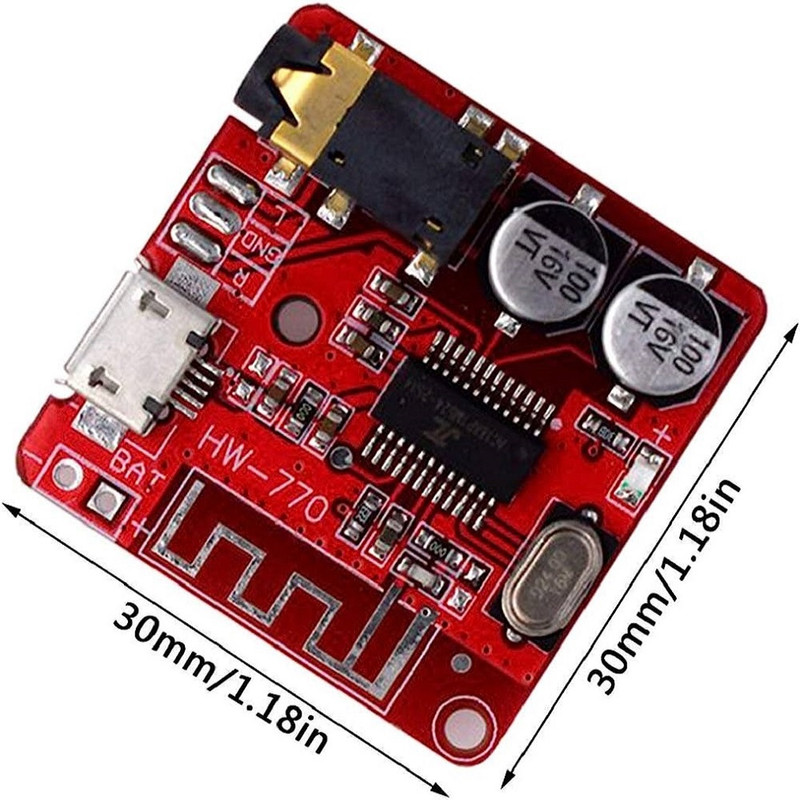

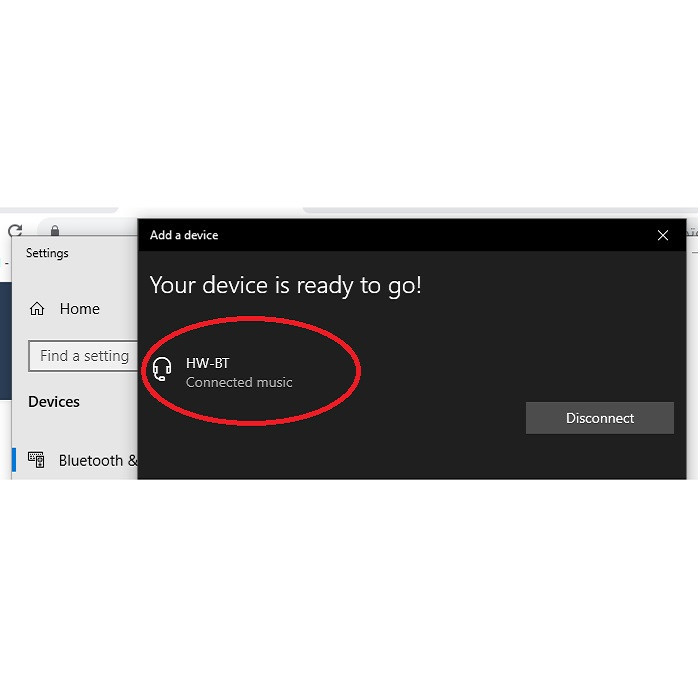

ماژول بلوتوث پخش خودرو و اسپیکر سخنگو مدل HW-770 V0.2

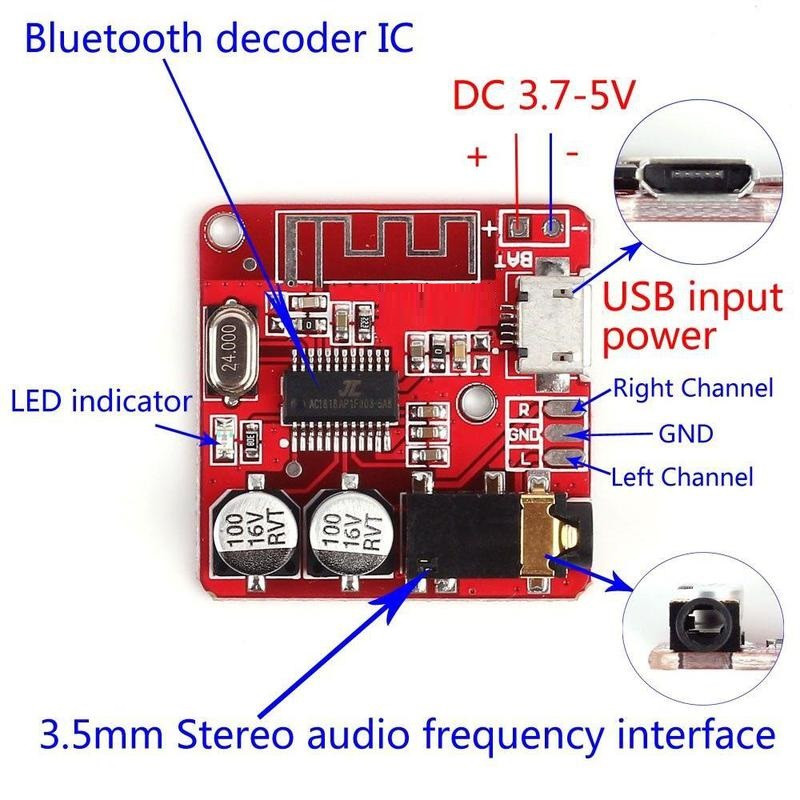

با استفاده از ماژول بلوتوث پخش خودرو و اسپیکر سخنگو مدل HW-770 V0.2 می توانید به راحتی پخش کننده صوتی خود را به بلوتوث مجهز کنید. ولتاژ ورودی 3.7 تا 5 ولت DC بوده و می توانید آن را از طریق کانکتور میکرو USB روی برد از طریق شارژر موبایل (و یا خروجی USB پخش خودرو اگر توانایی تامین جریان کافی را داشته باشد) تامین کنید. علاوه بر این، روی برد پدهای ورودی + و - تغذیه وجود دارد و می توان از باتری تک سلول لیتیومی 3.7 ولت (مثلا یک عدد باتری 18650) یا منبع تغذیه (در این حالت بهتر است یک خازن عدسی 104 و یک خازن الکترولیت بالای 200 میکروفاراد بالای 6 ولت به پد + متصل کنید و بسته به کیفیت منبع ممکن است نویز داشته باشید) نیز برای راه اندازی آن استفاده نمود. همچنین در صورت عدم دسترسی به تغذیه در خودرو می توانید از شارژر فندکی میکرو USB استفاده کنید و یا در نهایت مثبت باتری 12 ولت را به پایه ورودی رگولاتور 7805 (رگولاتور به همراه کالا ارسال نمی شود) و منفی باتری را به پایه منفی رگولاتور 7805 (یعنی پایه وسط) و خروجی رگولاتور را به + پد روی برد متصل کنید (اگر نویز وجود داشت خازن های مذکور را به پد + ماژول و منفی متصل کنید) و همچنین منفی را نیز به پد منفی ماژول متصل کنید. خروجی صوتی این ماژول را توسط یک کابل AUX به کانکتور AUX موجود روی برد متصل کنید (و یا می توانید سیم اسپیکرهای بسیار کوچک و ضعیف (مانند هندزفری) که فاقد سوکت AUX هستند را به پدهای کنار کانکتور AUX لحیم کنید - یکی پایه منفی یعنی وسطی و دیگری پایه چپ یا راست) . با وصل کردن تغذیه ماژول، اگر برد به اسپیکر روشن وصل باشد خانم سخنگو شما را از روشن شدن ماژول مطلع می کند (با خرید رله هوشمند کنترل از راه دور و تایمر مدل Android-ESP8266 نیز می توانید با وای فای موبایل، آداپتور تغذیه ماژول را روشن و خاموش کنید) و می گوید که ماژول در مد بلوتوث قرار گرفته است و LED آبی رنگ شروع به چشمک زدن نموده و آماده وصل شدن به بلوتوث می شود (نام بلوتوث ماژول HW-BT است) با قطع بلوتوث نیز مجدد خانم سخنگو می گوید که بلوتوث آماده اتصال مجدد است و LED دیگر چشمک نمی زند. اگر قسمت فلزی رگولاتور 7805 را روبروی خود و پایه های آن را رو به پایین نگه دارید پایه سمت راستی رگولاتور ورودی (+12 ولت) و پایه چپ خروجی +5 ولت است که باید آن را به پد+ماژول وصل کرد.
