ماژول تشخیص حرکت مدل SR505

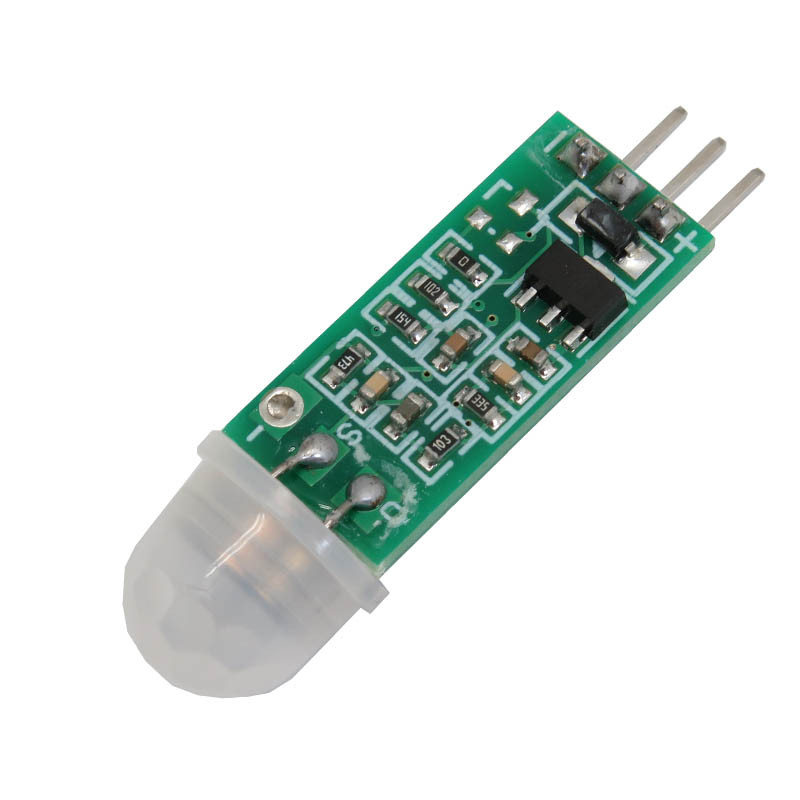

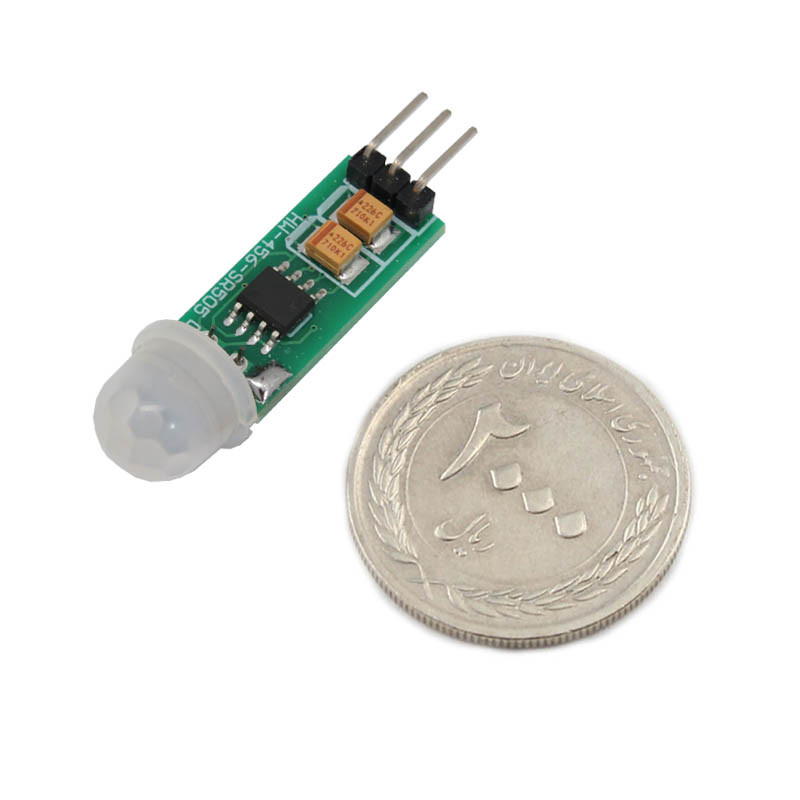

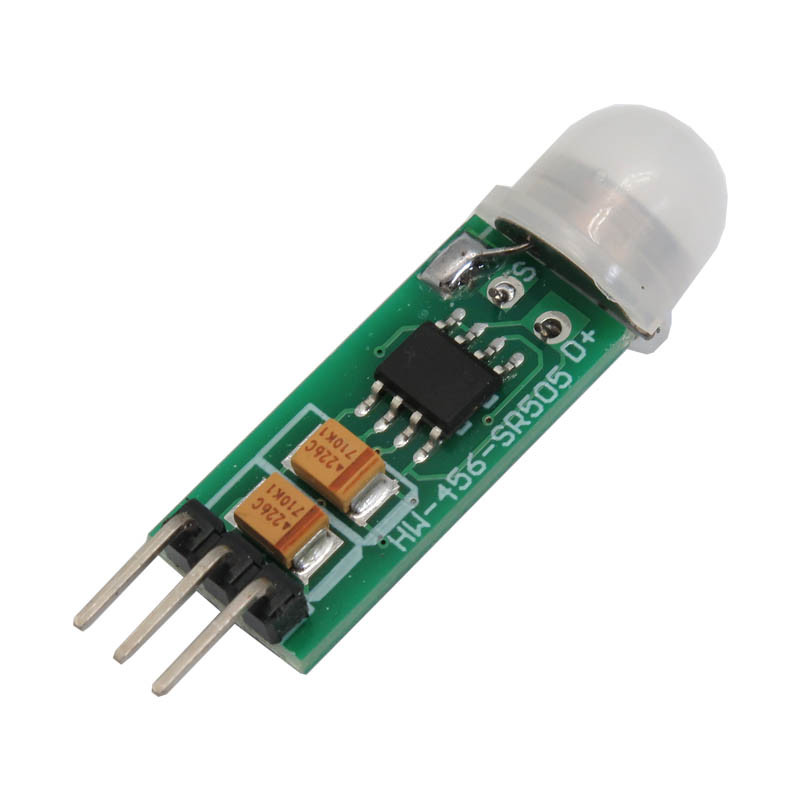

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. ماژول HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی در قابلیت تشخیص خودکار حرکت تجهیزات الکترونیکی مختلف، به ویژه محصولات کنترل خودکار تغذیه با باتری، استفاده می ­شود. رنج تشخیص HC-SR505 حدود 3 متر است و راه ­اندازی در HC-SR505 به صورت پیش­ فرض قابل تکرار است و امکان تنظیم تاخیر بین تکرارها نیز وجود ندارد. از سوی دیگر HC-SR505 دارای ابعاد کوچک و مصرف جریان کم می باشد. این ماژول ارزان قیمت بوده و دارای کارآیی نسبتا مناسب و موثری است و استفاده از آن هم بسیار آسان است بدین صورت که خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های میکروکنترلر متصل می ­گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین یک می گردد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. ولتاژ کاری این ماژول بین 4.5 تا 20 ولت و دارای خروجی در دو حالت 3.3 و 0 ولت می باشد. از این ماژول در سیستم های امنیتی و ساخت دزدگیر، روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت، کنترل و اتوماسیون صنعتی، سیستم های هشدار، درب های اتوماتیک، نور پردازی هوشمند و وسایل سرگرمی استفاده می گردد.
