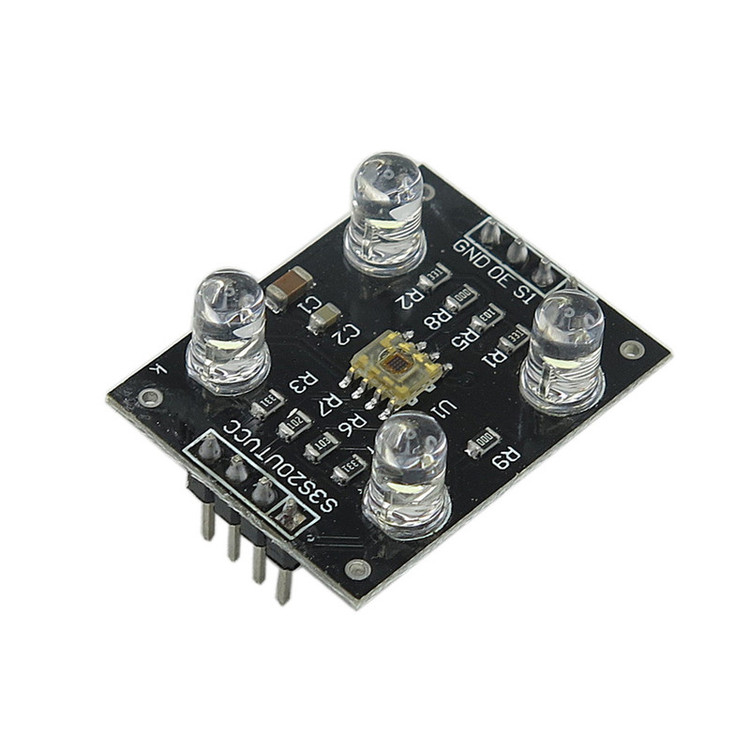

ماژول سنسور رنگ مدل TCS230
ماژول سنسور رنگ مدل TCS230
ماژول سنسور رنگ مدل TCS230

ماژول سنسور رنگ مدل TCS230

برند:متفرقه
سرویس ویژه دیجی کالا: 7 روز تضمین بازگشت کالا
1,597,050
مشخصات

ابعاد

30x20x5 میلی‌متر

قابلیت ها

تراشه: TCS230 ولتاژ عملیاتی: 3 ولت ~ 5 ولت بهترین محدوده تشخیص: 10 میلی متر تبدیل شدت نور به فرکانس با وضوح بسیار بالا ارتباط مستقیم با میکروکنترولر پکیج: Low-profile surface mount package اندازه PCB: تقریباً. 1.2 در 0.95 اینچ (W x L)

توضیحات
سنسور رنگ مدل TCS230، فتودیودهای سیلیکونی قابل تنظیم را با یک مبدل جریان به فرکانس ترکیب کرده و آن را در یک مدار مجتمع CMOS به شکل یک ماژول یکپارچه ارائه می نماید. فرکانس خروجی full-scale این سنسور را می توان توسط یکی از سه مقدار از پیش تعیین شده از طریق پین های ورودی کنترلی، درجه بندی نمود. این سنسور شامل ورودی و خروجی دیجیتال است که امکان ارتباط مستقیم با برد آردوینو . یا سایر میکروکنترلرها و مدارات منطقی را فراهم می نماید. خروجی این سنسور یک موج مربعی (50% duty cycle) می باشد و فرکانس آن مستقیماً با شدت (درخشندگی) نور متناسب است.
