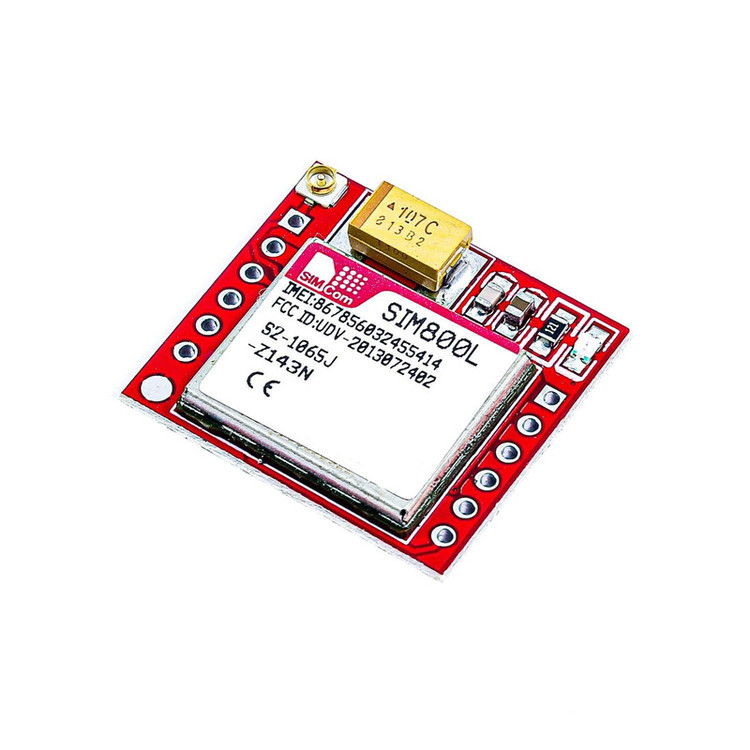

ماژول سیم کارت کد Sim800L

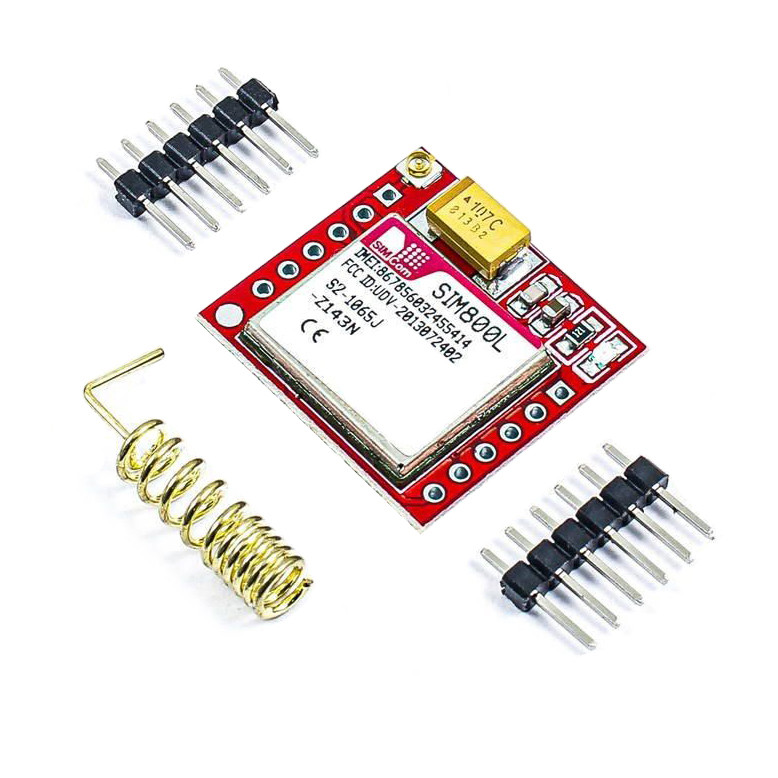

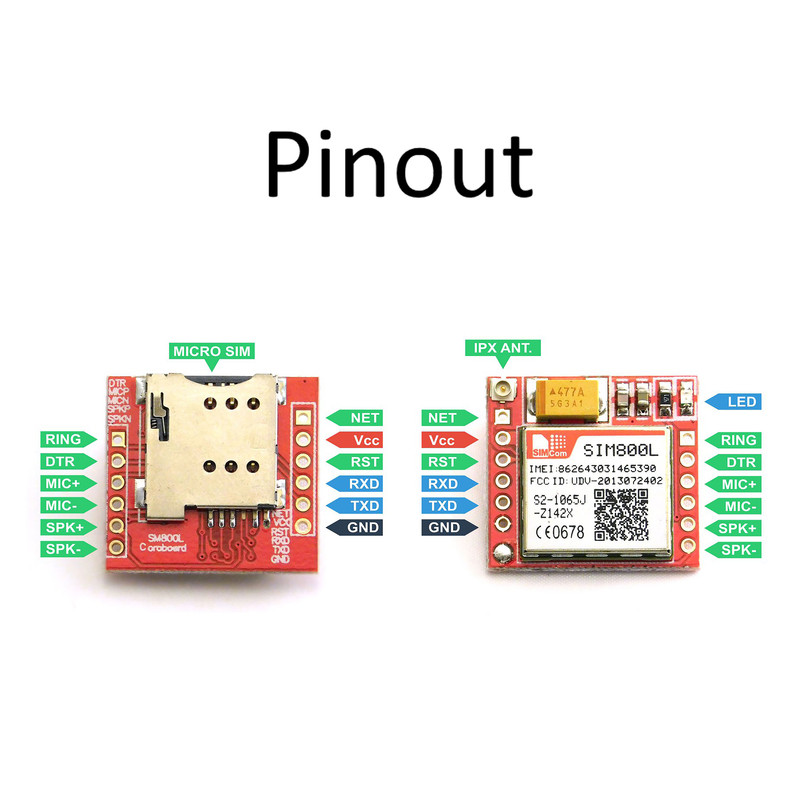

کاربرد ماژول سیم‌کارت، اضافه کردن ارتباطات تلفن همراه به پروژه‌های مختلف است. این محصول، ماژول سیم‌کارت مدل Sim800L از شرکت Simcom است. این ماژول، مدل پایه و ارزان‌ترین گزینه به شمار می‌آید، اما این مسئله به معنی کم بودن امکانات این قطعه نیست. امکانات فراهم شده توسط این ماژول شامل ارسال و دریافت پیامک، برقراری و پاسخ گویی به تماس (با اتصال بلندگو و میکروفون) و حتی استفاده از اینترنت نسل دو (2G) است. برای اکثر پروژه‌های میکروکنترلر، این موارد تمامی نیازها را برطرف می‌کند. این ماژول دارای 12 پایه بوده و به همراه آنتن فنری و پین هدر نری ارسال می‌شود. ترتیب پایه‌ها در تصاویر مشخص است. دو پایه برای بلندگو، دو پایه برای میکروفون، دو پایه برای تغذیه، دو پایه برای ارتباط سریال، یک پایه برای هشدار در زمان زنگ خوردن سیم‌کارت و یک پایه برای قرار دادن ماژول در حالت خواب استفاده می‌شود. ارتباط با ماژول از طریق پروتکل سریال و با دستورات AT commands انجام می‌شود. به همین سبب با اکثر میکروکنترلرها و بردها (مانند آردوینو، Esp، رزبری، ARM و ...) و حتی کامپیوترهای شخصی (با استفاده از مبدل USB به سریال مانند CH340 و غیره) قابل استفاده است. البته دقت کنید که برای اتصال کامپیوتر به اینترنت نمی‌توانید از این قطعه استفاده کنید، حتی در صورت برقراری ارتباط سرعت آن نسل دوم و غیر کاربردی خواهد بود؛ اما برای ارسال پیامک و برقراری تماس (با میکروفون و بلندگوی متصل به ماژول) کاربرد دارد. ولتاژ تغذیه‌ی ماژول 3.4 تا 4.4 ولت اعلام شده و ولتاژ توصیه شده 4 تا 4.2 ولت است. دو روش معمول برای تغذیه‌ی این ماژول، استفاده از باتری‌های لیتیومی و استفاده از ماژول کاهنده‌ی ولتاژ LM2596 است. دقت داشته باشید که این ماژول برای راه‌اندازی به جریان لحظه‌ای بالایی (حدود 2.5 آمپر) نیاز دارد، در نتیجه اگر باتری یا آداپتور مورد استفاده با ماژول LM2596 توانایی ارائه‌ی این جریان را ندارد، حتما باید از خازن ظرفیت بالا (2200 میکروفاراد یا بالاتر) در پایه‌های تغذیه‌ی ماژول استفاده نمایید. در صورتی که بعد از اتصال پایه‌های تغذیه، ال ای دی موجود روی برد به صورت سریع چشمک می‌زند و بعد از حدود 15 ثانیه سرعت آن به هر 3 ثانیه یک چشمک تغییر نمی‌کند، نشانه‌ی کمبود جریان است.
