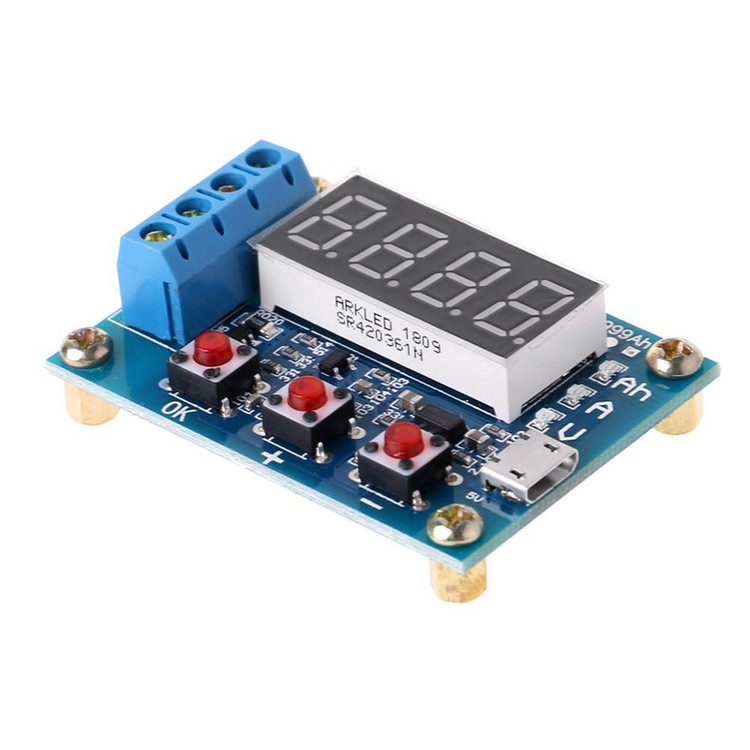

ماژول تستر ظرفیت باتری لیتیوم یون کد 02L3

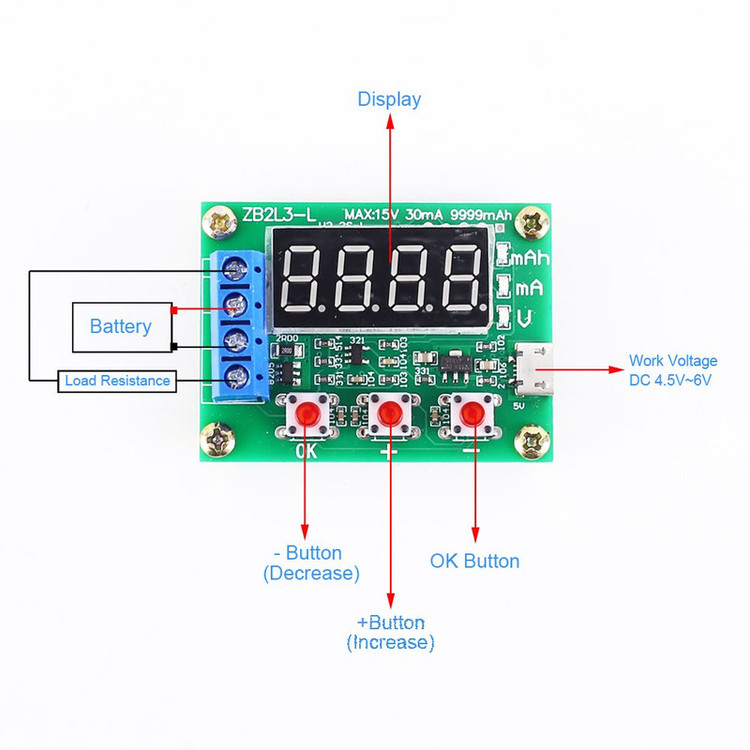

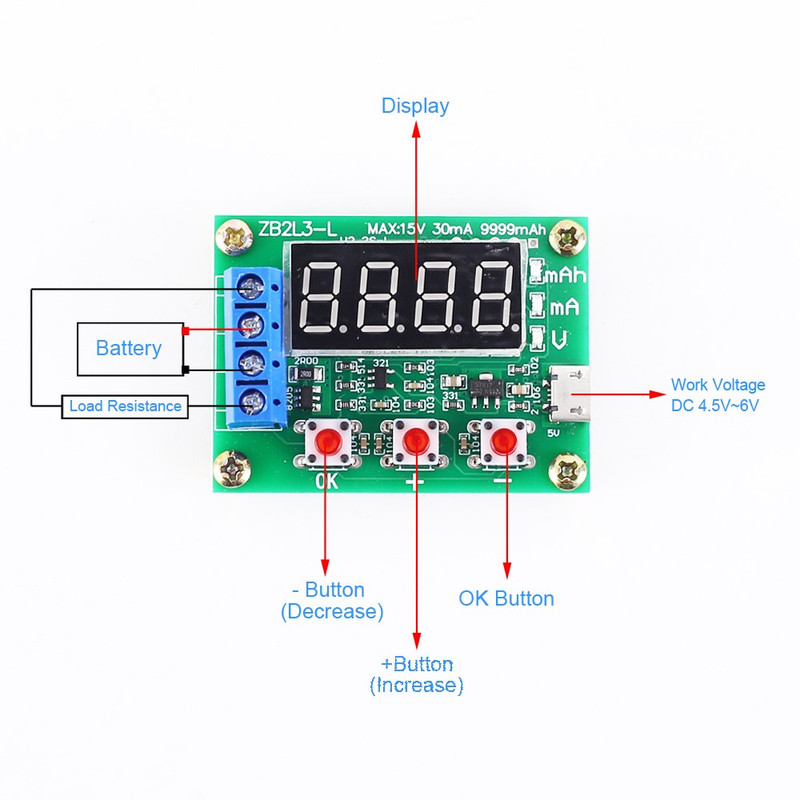

با استفاده از این ماژول تستر می توانید ظرفیت حقیقی انواع باتری لیتیوم یون را به دست آورید. با توجه به تنوع بسیار بالای باتری های لیتیوم یون موجود در بازار پیدا کردن باتری با کیفیت مناسب و قیمت خوب کاری دشوار به نظر می رسد به خصوص که باتری های پر زر و برق با ظرفیت های اغراق شده چینی فراوان اند . لذا داشتن یک تستر ظرفیت حقیقی باتری برای بسیاری از افراد که با باتری سر و کار دارند حیاتی است . همچنین با استفاده از این تستر می توان با اطمینان ظرفیت باقی مانده یک باتری مستعمل و استفاده شده را نیز به صورت دقیق به دست آورد . ماژول دارای سه مد نمایشی ولتاژ فعلی . جریان تخلیه باتری و آمپر ساعت تخلیه شده از باتری است . جهت روشن کردن ماژول نیاز به ولتاژ 5 ولت است که از طریق شارژر موبایل می توان آن را تامین نمود .ماژول دارای ورودی میکرو یو اس بی است . طرز کار ماژول به این صورت است که پس از شارژ کامل باتری تا 4.2 ولت توسط شارژر ، باتری را با رعایت قطبین داخل دستگاه تستر قرار می دهیم .سپس با کلید های مثبت و منفی ولتاژ قطع دشارژ باتری را روی 3 ولت تنظیم میکنیم . پس از آن با زدن دکمه OK ماژول با استفاده از بار مقاومتی ارایه شده به همراه تستر شروع به تخلیه باتری تا 3 ولت می کند و پس از تخلیه شدن باتری عددی به صورت چشمک زن روی نمایشگر ظاهر می شود و این عدد نمایشگر ظرفیت حقیقی باتری به صورت آمپر ساعت (AH) است .
