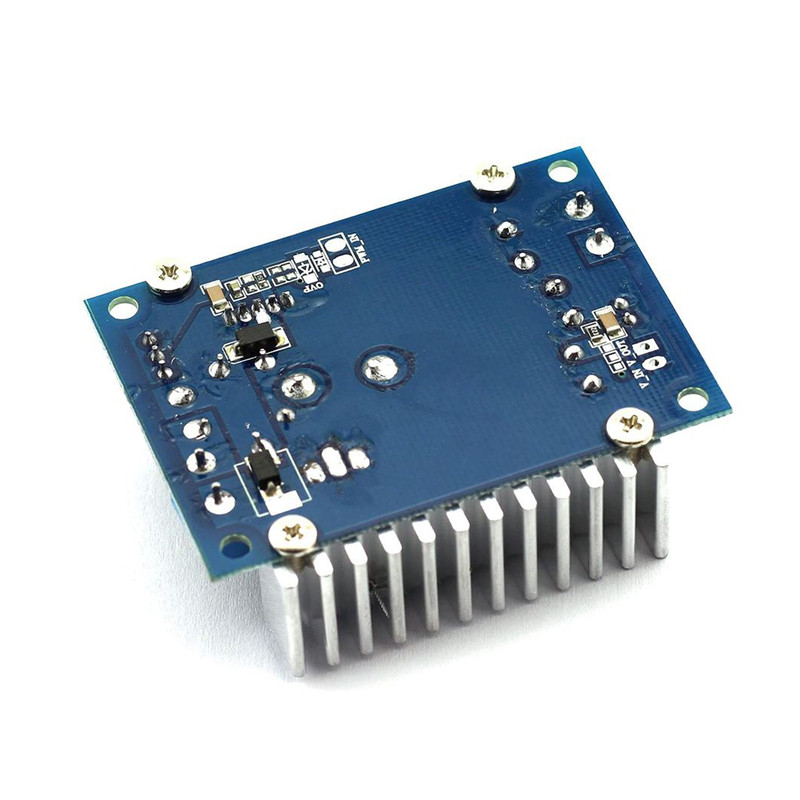

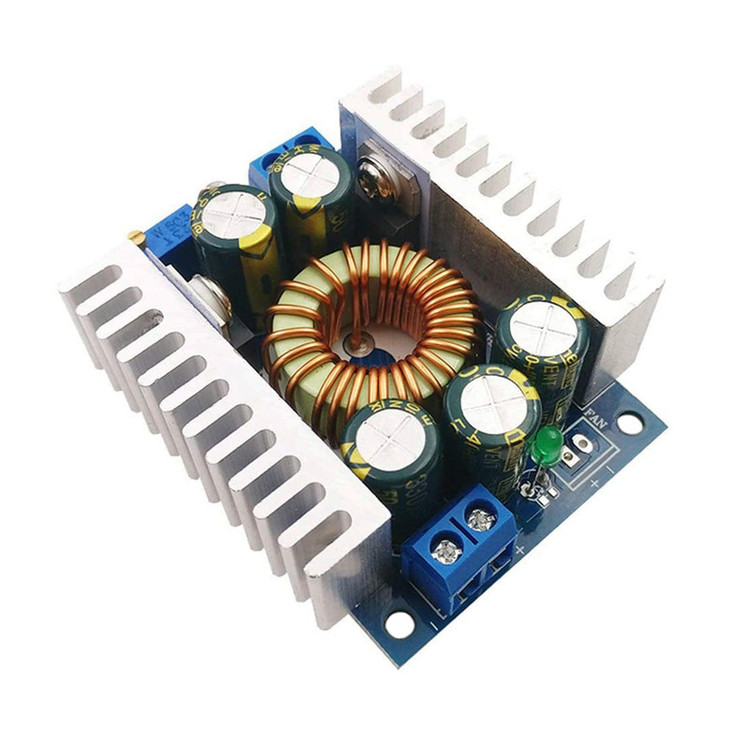

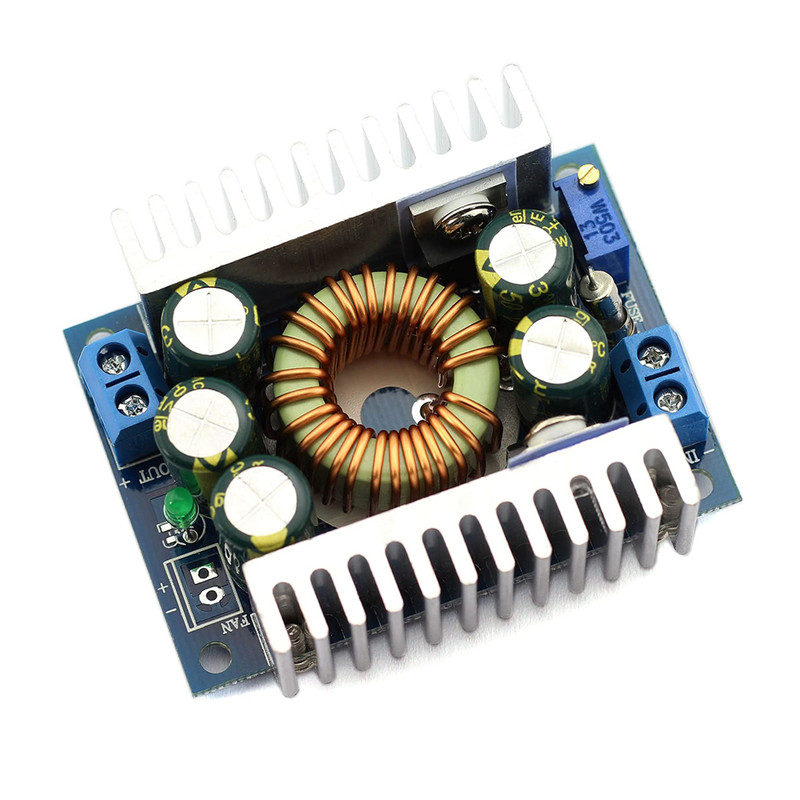

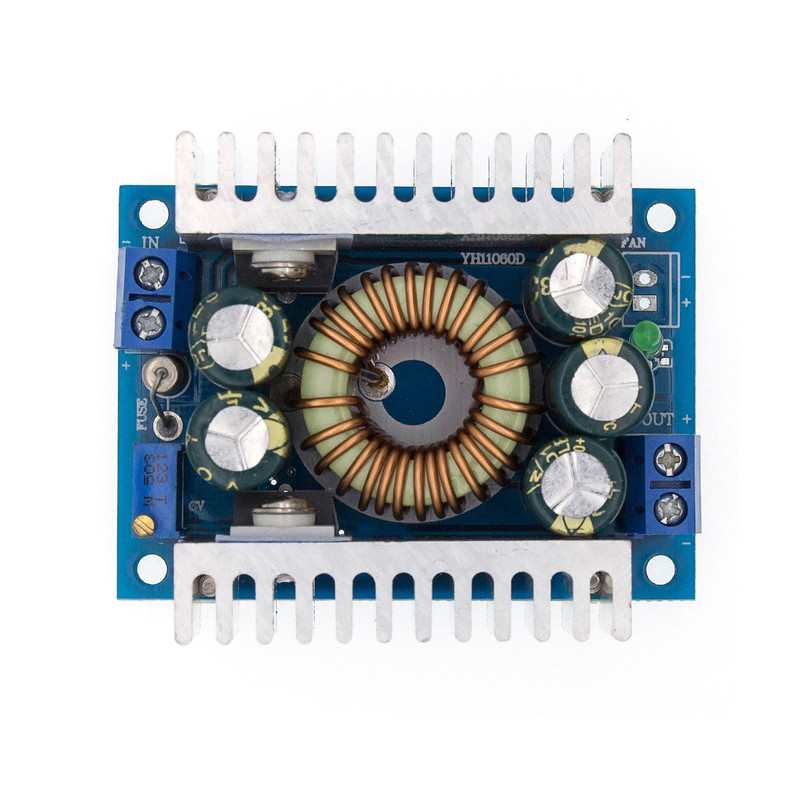

ماژول رگولاتور کاهنده ولتاژ کد 1220

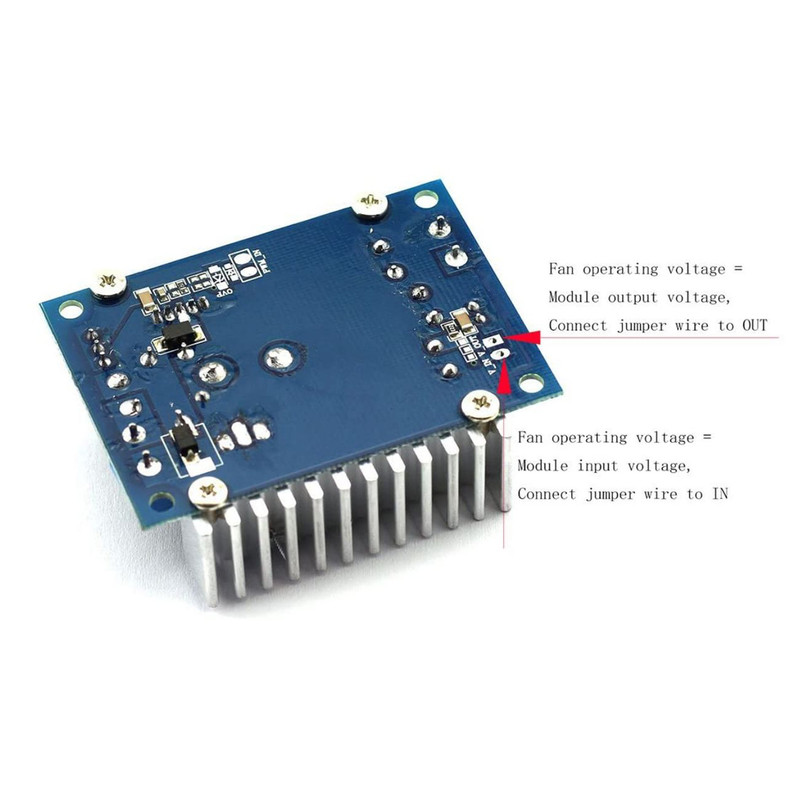

عملکرد این ماژول، کاهش ولتاژ dc است. به صورت که با دادن ولتاژی بین 4.5 تا 30 ولت به ورودی، می‌توانید ولتاژی بین 1.25 تا 30 ولت را در خروجی داشته باشید. البته توجه کنید که ولتاژ خروجی همواره کمتر از ولتاژ خروجی خواهد بود و حداقل تفاوت ولتاژ ورودی و خروجی، حدود 1 ولت است. ولتاژ خروجی با پتانسیومتر موجود روی برد قابل تنظیم است. توان خروجی این ماژول بدون استفاده از خنک‌کننده، 100 وات و در صورت استفاده از خنک‌کننده مناسب، حداکثر 200 وات است. همچنین حداکثر جریان خروجی این ماژول 12 آمپر است. در جریان کشی بیشتر از 8 آمپر، از خنک‌کننده استفاده شود. دقت کنید که تنظیم ولتاژ، در دورهای آخر پتانسیومتر انجام می‌گیرد. پس ممکن است برای شروع تغییر ولتاژ، چیزی در حدود 20 دور پیچ پتانسیومتر را بچرخانید. مکانیزم کاهش ولتاژ در این ماژول، سوئیچینگ با فرکانس 300 کیلوهرتز و بازدهی آن حداکثر 95 درصد است. (هر چه اختلاف ولتاژ ورودی و خروجی کمتر باشد، بازدهی بیشتر می‌شود) در هنگام استفاده، به قطب های مثبت و منفی ورودی توجه شود. محافظتی برای اتصال معکوس ولتاژ ورودی وجود ندارد و در صورت اتفاق، آی سی آسیب می‌بیند. در صورت نیاز از دیود مناسب در ورودی استفاده شود. روی برد، دو پایه برای اتصال فن وجود دارد. ولتاژ فن می‌تواند ولتاژ ورودی و یا خروجی ماژول باشد که از طریق اتصال جامپر به محل تعیین شده، قابل تنظیم است.
